Hur exakt är en allmän våg – standarder och gränser

Hur exakt är en offentlig våg – det direkta svaret

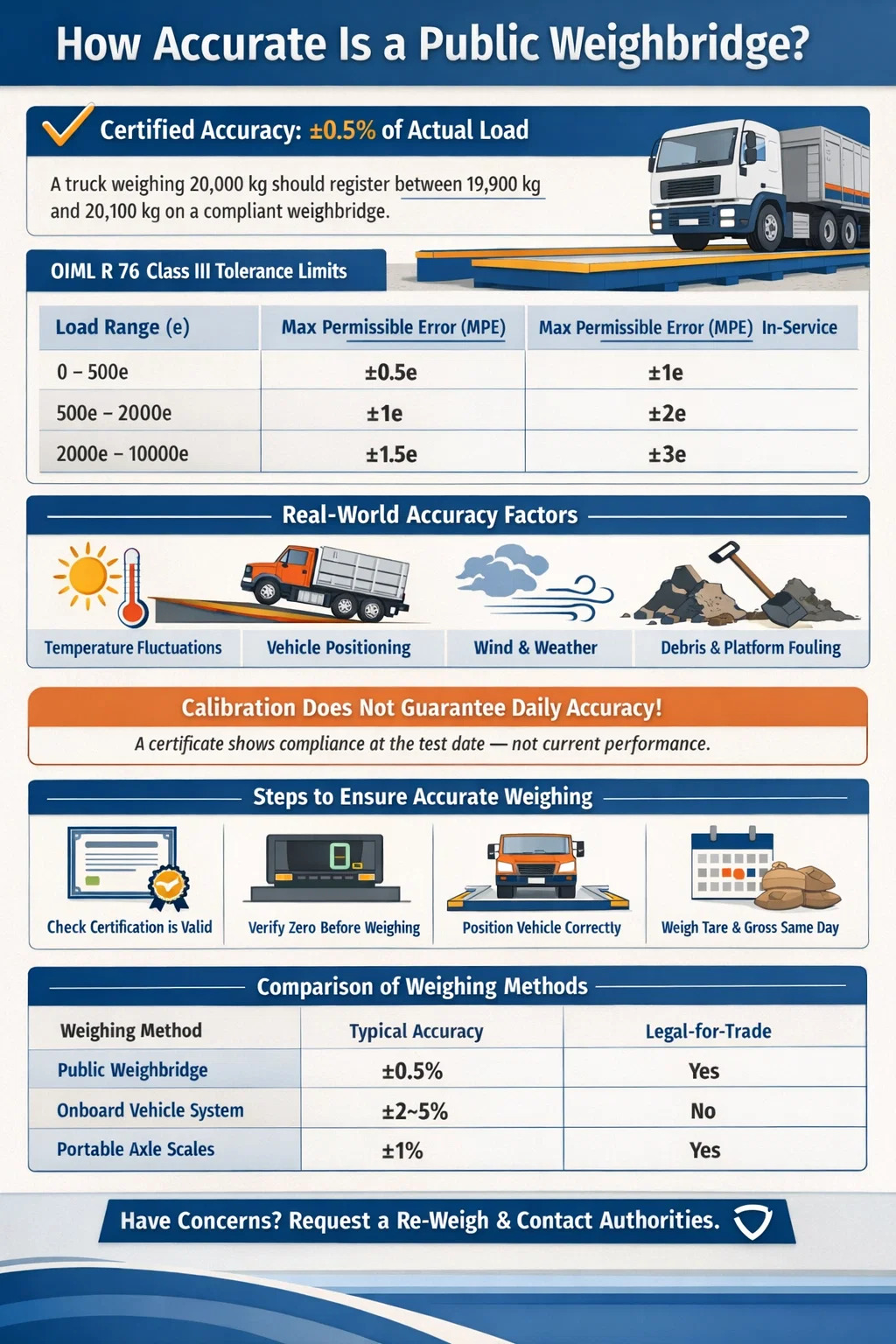

En certifierad publik våg krävs enligt lag för att vara korrekt inom ±0,5 % av den faktiska belastningen i de flesta länder som arbetar enligt OIML (International Organization of Legal Metrology) standarder. Rent praktiskt innebär det att en lastbil som väger 20 000 kg bör registrera mellan 19 900 kg och 20 100 kg på en vågbro som uppfyller kraven. Den precisionsnivån är tillräcklig för laglig handel, vägkontroll och kontroll av efterlevnad - och det är inte av misstag. Det är resultatet av strikta kalibreringsprotokoll, obligatorisk verifiering av statligt godkända organ och regelbundna underhållsscheman.

Vad de flesta användare förbiser är att den nominella noggrannheten för en våg och dess faktiska verkliga prestanda är två olika saker. En våg som klarade sitt senaste officiella kalibreringstest kan fortfarande leverera inkonsekventa avläsningar en viss dag på grund av miljöförhållanden, felaktig användning eller mekaniskt slitage. Att förstå både den certifierade toleransen och de faktorer som påverkar liveprestanda är det som skiljer informerade vågbrygganvändare från dem som accepterar en utskrift till nominellt värde.

Juridiska noggrannhetsstandarder som offentliga vågar måste uppfylla

Offentliga vågar som används för legala-för-handelsändamål klassificeras som icke-automatiska vågar (NAWI) och styrs av laglig metrologilagstiftning i sina respektive jurisdiktioner. Nejggrannhetskraven varierar något från land till land, men de konvergerar kring samma allmänna ram.

Enligt OIML Rekommendation R 76 tilldelas vågar en noggrannhetsklass. Klass III-instrument – ​​den kategori som täcker de flesta kommersiella och offentliga vågbryggor – tillåter ett maximalt tillåtet fel (MPE) som uttrycks som en andel av den last som vägs. Tabellen nedan sammanfattar de viktigaste toleranströsklarna under klass III-regler:

I Australien ställer National Measurement Act och National Trade Measurement Regulations liknande krav. En allmän vågbro som fungerar där måste verifieras och stämplas av en handelsmätningsinspektör, och skalindelningen (d) får inte överstiga 20 kg för fordon i typiska kommersiella vägningsapplikationer. I Storbritannien styr Weights and Measures Act 1985 tillsammans med uppdaterade bestämmelser som införts av Measuring Instruments Regulations 2016 samma utrymme.

Den viktiga skillnaden är mellan initial verifieringstolerans (standarden vid kalibreringspunkten) och tolerans under drift (vad som är tillåtet vid normal användning mellan kalibreringarna). Driftgränserna är vanligtvis dubbelt så breda. En våg som arbetar i ytterkanten av sin drifttolerans är fortfarande tekniskt kompatibel, även om dess avläsningar kan skilja sig från initial kalibrering av flera skalindelningar.

Kalibreringscertifikat och vad de faktiskt säger till dig

Ett giltigt kalibreringscertifikat bekräftar att vågen uppfyllde lagstadgade toleranskrav vid testtillfället – inte att den presterar enligt den standarden just nu. De flesta kalibreringscertifikat är giltiga i 12 månader, även om vissa jurisdiktioner kräver mer frekvent omverifiering för högkapacitetsvågar. Intyg bör finnas tillgängliga för inspektion på bryggvågsoperatörens plats. Om du använder en offentlig våg för en betydande kommersiell transaktion och certifikatet har löpt ut, accepterar du en okänd nivå av noggrannhetsrisk.

Faktorer som påverkar den verkliga vägningsnoggrannheten

Även en korrekt certifierad våg kan ge felaktiga avläsningar när förhållandena avviker från den kontrollerade miljön där kalibreringen utfördes. Flera drifts- och miljövariabler har en mätbar inverkan på vågens prestanda.

Temperatur och dess effekt på lastcellsutmatning

Lastceller - töjningsmätarsensorerna som omvandlar vikt till en elektrisk signal - är känsliga för temperaturfluktuationer. De flesta högkvalitativa lastceller är klassade för användning mellan -10°C och 40°C, men deras effekt kan avvika med upp till 0,02 % per grad Celsius utanför deras kompenserade temperaturområde. En sommardag där betongdäcket har absorberat värme och omgivningstemperaturen stiger kraftigt, kan en våg som avläser exakt vid 15°C vara något utanför vid 38°C — även utan några mekaniska fel. Det är därför som vissa högprecisionsvågar har temperaturkompensation i sin elektronik.

Fordonspositionering på vågbryggans plattform

Vågbryggor är kalibrerade med last fördelad över alla lastceller på ett definierat sätt. När ett fordon är dåligt placerat - överhäng i ena änden, axlarna koncentrerade på ena sidan - skiftar lastfördelningen. Detta orsakar inte alltid ett synligt fel i den totala viktavläsningen, eftersom lastceller summerar sina uteffekter, men det kan orsaka mindre inkonsekvenser, särskilt om en cell inte är kalibrerad i förhållande till andra. De flesta bryggvågsförare lägger upp tydliga markeringar för fordonspositionering; ignorera dem introducerar undvikbar mätosäkerhet.

Vindbelastning på vågbrokonstruktioner

Exponerade utomhusvågar kan uppleva vindinducerade sidokrafter som stör vertikal lastmätning. Vid vindhastigheter över 40 km/h har vissa äldre konstruktioner utan ordentliga vindskydd eller sidoskydd visat avläsningar som varierar med upp till 50 kg på en referenslast på 10 000 kg - ett 0,5 % fel som helt kan tillskrivas miljöförhållanden. Moderna vågbrokonstruktioner inkluderar lastcellsmonteringssystem som är mindre känsliga för horisontella krafter, men detta är fortfarande ett legitimt problem för äldre offentliga vågbryggor.

Skräp, sättning och nedsmutsning av plattformar

Jord, grus eller material som ansamlas under vågbryggans plattform kan mekaniskt begränsa dess fria rörelse, vilket gör att strukturen bär en del av lasten på den omgivande marken snarare än enbart på lastcellerna. Detta är en av de vanligaste orsakerna till systematisk underläsning vid offentliga vågar. På samma sätt, om fundamentet har lagt sig ojämnt över tiden, kanske plattformen inte är perfekt nivå, vilket introducerar konsekvent bias i mätningarna. Ansedda operatörer genomför dagliga nollpunktskontroller och planerade inspektioner specifikt för att fånga denna typ av problem innan det påverkar kundtransaktioner.

Fukt och elektriska störningar

Vatten som tränger in i kopplingsdosor eller lastcellsanslutningar är en väldokumenterad källa till signalbrus och oregelbundna avläsningar. Även hermetiskt slutna lastceller klassade till IP68 kan uppleva fuktrelaterad signalförsämring om kabelavslutningarna inte är ordentligt tätade. Närliggande elektrisk utrustning - högspänningsledningar, frekvensomriktare eller stora elmotorer - kan också introducera elektromagnetisk störning (EMI) som påverkar den analoga signalen från lastceller innan den når den digitala indikatorn, vilket resulterar i instabila eller offsetavläsningar.

Typer av offentliga vågar och deras typiska noggrannhetsintervall

Alla offentliga vågar är inte byggda på samma sätt. En vågvågs konstruktionstyp, ålder och teknologiplattform påverkar alla hur exakt den realistiskt sett kan förväntas prestera i dagligt bruk.

Betongdäcksvågar

Betongdäcksvågar är den vanligaste typen som finns på offentliga vågbryggor, spannmålsmottagningsdepåer och avfallsöverföringsstationer. De erbjuder utmärkt hållbarhet och motståndskraft mot ytslitage. Ur en noggrannhetssynpunkt presterar de bra när de underhålls på rätt sätt, men deras massa - ofta 10 000 till 20 000 kg för själva däcket - gör att taravikten är en stor del av fullskalekapaciteten. Eventuell avdrift i nollkalibrering har därför en proportionellt större effekt på nettoviktsberäkningarna. Dessa vågar uppnår vanligtvis en skalupplösning (d) på 20 kg på en kapacitet på 60 ton, vilket ger en teoretisk upplösning på ungefär 0,033 % .

Ståldäcksvågar

Ståldäcksvågar är lättare och mer värmeledande än betongalternativ. Deras lägre egenvikt är en fördel i applikationer med låg kapacitet, men den termiska ledningsförmågan gör att lastceller upplever större temperatursvängningar under dagen. Högkvalitativa ståldäcksinstallationer med temperaturkompenserad elektronik kan matcha noggrannheten hos betongdäcksmodeller, men billigare installationer kan visa mer temperaturrelaterad drift. De används ofta i hamnar, gruvanläggningar och industrianläggningar.

Groplösa vs gropmonterade vågar

Groplösa vågar sitter på en upphöjd grund ovanför den omgivande marknivån, med ramper på båda sidor. Gropmonterade vågbryggor är infällda i marken så att däcket ligger i jämnhöjd med den omgivande ytan. Ur ett noggrannhetsperspektiv, groplösa mönster är i allmänhet att föredra eftersom lastcellerna är tillgängliga för inspektion och underhåll, och skräp som samlas under plattformen är lättare att hantera. Gropmonterade konstruktioner kan fånga in vatten, skräp och materialspill, som alla introducerar de nedsmutsnings- och sättningsproblem som beskrivits tidigare. Många äldre offentliga vägbryggor använder gropmonterade konstruktioner eftersom de byggdes för decennier sedan; användare av dessa webbplatser bör fråga om underhållsfrekvens.

Digitala vs analoga indikatorer

Moderna offentliga vågar använder digitala indikatorer med högupplöst analog-till-digital konvertering. Ingångsnivåindikatorer konverterar med 16-bitars upplösning; professionella legal-for-trade-indikatorer använder 24-bitars omvandlare, vilket ger intern upplösning många gånger finare än den visade skalindelningen. Detta innebär att den visade avläsningen är en tillförlitlig avrundad representation av den faktiska mätningen, inte en grov approximation. Äldre analoga eller elektromekaniska indikatorer är mycket mindre konsekventa och bör betraktas med större försiktighet. Om du använder en allmän våg som fortfarande visar avläsningar på en rörlig visarskiva snarare än en digital avläsning, kan det inneboende läsbarhetsfelet enbart vara flera skalindelningar.

Hur bryggoperatörer bibehåller och verifierar noggrannhet

En välskött allmän våg följer ett strukturerat underhålls- och verifieringsschema. Att förstå hur det här ser ut hjälper dig att utvärdera om en viss våg sannolikt kommer att fungera korrekt när du använder den.

Dagliga nollkontroller

Varje allmän våg bör nollställas i början av varje driftdag med plattformen fri från all last. De flesta moderna indikatorer gör detta automatiskt, men operatörer bör också visuellt bekräfta noll före den första transaktionen. Om en våg inte kan nollställas – för att något vilar på den eller för att det finns ett mekaniskt hinder – ska den inte användas förrän problemet är löst. En taraförskjutning som inte är noll på bara 40 kg på en 40-tons lastbil representerar ett fel på 0,1 %, vilket ligger inom toleransen men är helt undvikande.

Testa viktkalibrering

Årlig kalibrering av ett ackrediterat organ innebär att man kör certifierade provvikter - vanligtvis i form av en kalibrerad lastbil eller släpvagn med dokumenterad bruttomassa - över vågen vid flera lastpunkter. Teknikern kontrollerar vågens reaktion vid minimal belastning, mellanområde och maximal kapacitet, såväl som vid flera positioner över plattformens längd. Varje avvikelse utanför det tillåtna felet utlöser en justering av indikatorns kalibreringskonstanter, följt av omverifiering. Testvikter som används för offentlig kalibrering av vågbryggor måste i sig kunna spåras till nationella standarder , vilket innebär att de vägs mot referensvikter som är kalibrerade mot BIPM (Bureau International des Poids et Mesures) standarder i Frankrike.

Periodisk inspektion mellan kalibreringar

Mellan årliga kalibreringar bör operatörer av upptagna offentliga vågar utföra kvartals- eller halvårskontrollvägningar med ett känt referensfordon. Detta är inte en formell kalibrering utan fungerar som ett prestandaövervakningsverktyg. Om kontrollvägningen visar en konsekvent offset – säg referensfordonet läser konsekvent 80 kg tyngre än dess kända vikt – kan operatören kontakta kalibreringsmyndigheten för en inspektion utanför cykeln istället för att vänta till det årliga besöket. Operatörer som hoppar över denna mellanliggande övervakning har ingen möjlighet att veta om ett problem uppstod en månad efter den senaste kalibreringen eller en månad före nästa.

Vad händer när en offentlig våg misslyckas med inspektionen

När en branschmätningsinspektör finner att en våg överskrider sitt maximala tillåtna fel under drift, ställs instrumentet ur bruk för laglig handel. I Australien innebär detta att myndighetsstämpeln är makulerad och att vågbryggan inte kan utfärda juridiskt giltiga viktcertifikat förrän den har reparerats, omkalibrerats och återverifierats. I Storbritannien gäller en liknande process enligt Weights and Measures Act. Ägare av vågar som inte uppfyller kraven riskerar böter, och alla vikter som certifierats under en period av bristande efterlevnad kan bestridas i kommersiella eller regulatoriska förfaranden.

Jämför offentlig vägningsnoggrannhet med andra vägningsmetoder

Att förstå hur en offentlig våg presterar i förhållande till alternativa vägningsmetoder hjälper till att ställa realistiska förväntningar och vägleder beslutsfattande om vilken metod som ska användas för olika ändamål.

Vägningssystem ombord – lastsensorer integrerade i en lastbils fjädring eller axel – är populära för operativ lasthantering, men deras noggrannhet ligger vanligtvis i intervallet ±2–5 % under ideala förhållanden och kan vara sämre efter komponentslitage eller om systemet inte är korrekt kalibrerat mot en referens. Det är de inte juridiskt giltig för transaktioner mellan köpare och säljare eller verifiering av regelefterlevnad. Om en tvist uppstår kommer eventuella kontrakt som anger vikter som mäts av ett system ombord sannolikt inte att hålla om de utmanas med en certifierad vågbiljett.

Väg-i-rörelse-system installerade på vägytor mäter axelvikter när fordon passerar i motorvägshastighet. De är värdefulla för förhandsgranskning – att flagga överbelastade lastbilar för riktad vägning – men deras dynamiska mätförhållanden innebär att noggrannheten är betydligt lägre än en statisk våg. De flesta jurisdiktioner kräver att alla fordon som stoppas på grundval av en WIM-avläsning förs till en certifierad statisk våg innan en formell överlastavgift kan utfärdas.

Vanliga anledningar till att en offentlig vägningsavläsning kan vara ifrågasatt

Vikttvister förekommer, och att känna till de vanligaste orsakerna hjälper dig att antingen förhindra dem eller skapa en legitim utmaning om du tror att en läsning är fel.

• Utgått kalibrering: Om vågens verifieringsstämpel har förfallit är varje biljett som utfärdats under den perioden juridiskt misstänkt. Be alltid att se det aktuella kalibreringscertifikatet innan du använder en allmän våg för transaktioner med högt värde.
• Skräp under plattformen: Material som fastnar mellan plattformen och fundamentet förhindrar fri rörelse och orsakar konsekvent underläsning. Detta märks ofta när vågvågsavläsningen ökar efter rengöring - vilket betyder att tidigare avläsningar var artificiellt låga.
• Noll fel inte korrigerat: Om föraren inte nollställde vågen ordentligt före dagens operationer eller misslyckades med att rensa ett tidigare fordons restlast, kommer din bruttovikt att inkludera en offset. Du kan be operatören att visa noll innan ditt fordon vägs.
• Använd felaktig taravikt: Nettovikt är brutto minus tara. Om taran registrerades på en annan dag under olika lastförhållanden - särskilt om fordonet hade en våt bricka eller transporterade restmaterial - kommer nettoviktsberäkningen att skeva.
• Delvis plattformskontakt: Fordon som är för långa för vågbryggans plattform kommer att ha några axlar utanför vågen. Detta ger en bruttovikt som är lägre än den faktiska - en systematisk underräkning som lätt kan identifieras genom att kontrollera om fordonet hängde över plattformens kanter.
• Indikatorfel eller programvarufel: Även om det är sällsynt i moderna system, kan indikatorfirmware-buggar eller kommunikationsfel mellan lastceller och indikatorn orsaka onormala avläsningar. Dessa identifieras vanligtvis snabbt eftersom de ger avläsningar som inte överensstämmer med det historiska mönstret för liknande belastningar.

I de flesta jurisdiktioner, om du har skäl att tro att en offentlig vägningsavläsning är felaktig, kan du lämna in ett formellt klagomål till den relevanta myndigheten för viktning och mått. Myndigheten kommer att anordna en besiktning på platsen och, om ett fel upptäcks, bedömer den period under vilken felaktiga vikter kan ha utfärdats. I vissa fall kan berörda parter ha rätt till ersättning eller omvägning utan kostnad.

Vad du kan göra för att få det mest exakta resultatet från en allmän våg

Användare av offentliga vågar är inte passiva mottagare av vilket nummer som än står på biljetten. Det finns flera enkla steg du kan ta för att maximera tillförlitligheten för vikten du får.

1. Bekräfta att vågen för närvarande är certifierad. Be att få se kalibreringscertifikatet eller stämplingsdatumet. Om den är mer än 12 månader gammal, ta upp frågan med operatören innan du fortsätter.
2. Verifiera noll innan ditt fordon kör vidare. Titta på indikatorn medan plattformen är fri. Det ska stå noll. Om den inte gör det, be föraren att nollställa om innan ditt fordon placeras.
3. Placera fordonet korrekt. Följ uppsatta positioneringsguider. Alla axlar ska vara helt på plattformen, med fordonet så centrerat som möjligt längs både däckets längd och bredd.
4. Håll fordonet stilla under avläsningen. Alla rörelser – inklusive motorvibrationer, bromsningar eller passagerare som rör sig inuti hytten – introducerar dynamiska krafter som får avläsningen att fluktuera. Vänta tills indikatorn visar en stabil, stabil läsning innan biljetten skrivs ut.
5. Väg tara och brutto under samma förhållanden. Väg om möjligt båda i samma riktning, vid samma tid på dagen och med samma förare och innehåll i hytten. Inkonsekvenser i dessa variabler påverkar alla nettoviktsnoggrannheten.
6. Begär utskrift med tid- och datumstämpel. En samtidig registrering fastställer exakt när vikten togs, vilket är viktigt om avläsningen senare ifrågasätts eller om kalibreringsgiltigheten blir ett problem.
7. Korskontrollera med en andra våg om insatserna är höga. För mycket högt värdefulla råvarutransaktioner där till och med en avvikelse på 0,3 % representerar betydande pengar, är det en försvarbar praxis att väga vid två olika certifierade vågar och ta ett genomsnitt. Om de två avläsningarna skiljer sig med mer än 1 %, finns det en berättigad fråga om ett eller båda instrumenten som motiverar utredning.

Hur noggrannhetskraven skiljer sig mellan branscher som använder offentliga vågar

Samma publika våg används över väldigt olika branschkontexter och den praktiska betydelsen av vågvågsnoggrannhet varierar avsevärt mellan dem.

Spannmål och jordbruksråvaror

Vid spannmålsmottagning kan till och med ett fel på 0,2 % vid en leverans på 25 ton till nuvarande vetepriser representera en betydelsefull monetär skillnad. Spannmålshanterare i Australien, till exempel, måste enligt bulkhanteringslagstiftningen använda verifierade vågar, och odlare behåller rätten att begära omvägning om de bestrider den registrerade leveransen. De ekonomiska insatserna här innebär att operatörer uppmuntras att upprätthålla hög noggrannhet, och ackrediteringstvister inom denna sektor är inte ovanliga.

Avfall och återvinning

Avfallsöverföringsstationer använder offentliga vågar för att fastställa avgifter för deponeringsavgifter – vanligtvis beräknade per ton levererat material. En systematisk överläsning på till och med 1–2 % innebär att kunderna konsekvent överdebiteras. Regulatoriska granskningar av vägbryggor av avfallsanläggningar har funnit högre än genomsnittet av bristande efterlevnad i vissa jurisdiktioner, dels för att avfallsmiljöer är hårda (hårda föroreningar, vibrationer, fukt) och dels för att det kommersiella incitamentet för operatörer är mindre direkt än i råvaruhandel. Användare som levererar till avfallsanläggningar rekommenderas att kontrollera certifieringsdatum.

Vägtransporttillsyn

När en vågbro används av transportmyndigheter för att avgöra om ett fordon är överlastat får noggrannhetskraven en juridisk dimension. I Australien fastställer Heavy Vehicle National Law tillämpningstoleranser – ett fordon straffas inte för mindre överbelastningar inom ett definierat toleransband – vilket i praktiken innebär att vågens mätosäkerhet tas med i regelverket. I Storbritannien gäller ett liknande tillvägagångssätt. Tillsynsvågar är föremål för tätare inspektioner än kommersiella offentliga vågar i många jurisdiktioner eftersom konsekvenserna av en felaktig läsning sträcker sig till åtal, inte bara en ekonomisk justering.

Gruvor och stenbrott

Gruvdrift använder ofta vågbroar på plats för att verifiera lastbilars nyttolaster för royaltyberäkningar och lagerhantering. Vikten av malm eller sten som vägs över ett skifte påverkar direkt royaltybetalningar till markägare eller statliga myndigheter. I detta sammanhang ger även små systematiska fel sammansatta över tusentals ton per månad stora dollarskillnader. Gruvoperatörer investerar vanligtvis i vågbroar med högre specifikationer med snävare toleranser och mer frekvent kalibrering än det lagstadgade minimumet – kostnaden för kalibrering är trivial jämfört med kostnaden för en royaltytvist.

Vanliga frågor om noggrannhet i den offentliga vågen

Är en offentlig våg mer exakt än en privat vågbrygga på plats?

Inte nödvändigtvis designat, men ofta i praktiken. Offentliga vågar är föremål för obligatorisk tredjepartsverifiering och inspekteras av statliga handelsmätningsmyndigheter. Privata vågbryggor på plats kan använda hårdvara av samma kvalitet och uppnå samma noggrannhet, men om de inte är certifierade enligt legal-for-trade-standarder, finns det ingen oberoende verifiering av att de fungerar korrekt. En certifierad privat våg och en certifierad offentlig våg av samma klass bör prestera med samma tolerans.

Kan jag lita på en offentlig vågbiljett som juridiskt bevis på vikt?

Ja, förutsatt att vågen för närvarande är certifierad och att biljetten innehåller den obligatoriska lagstadgade informationen - vanligtvis vågoperatörens namn och licensnummer, datum och tid för vägning, brutto- och taravikter och nettovikt. I de flesta jurisdiktioner är ett viktcertifikat utfärdat av en licensierad offentlig vågbryggare tillåtet som bevis på vikt i kommersiella tvister och rättsliga förfaranden. En utgången eller ocertifierad vågbiljett har inte samma lagliga vikt.

Hur ofta misslyckas offentliga vågar i kalibreringen?

Felfrekvensen varierar beroende på land, bransch och utrustningens ålder. Australiska årsrapporter för handelsmätning har historiskt visat bristande efterlevnadsfrekvenser på ungefär 5–10 % för vågar som inspekteras under ett givet år, med fel som betyder att instrumentet överskrider dess tillåtna toleranser. Majoriteten av felen är mindre och åtgärdas under inspektionsbesöket snarare än att vågen måste tas ur drift under längre perioder. Högriskkategorier – avfallsanläggningar och äldre vågar i tuffa miljöer – uppvisar högre frekvenser av bristande efterlevnad.

Påverkar regn vågens noggrannhet?

Regn i sig påverkar inte materiellt en ordentligt förseglad modern våg. Stående vatten på plattformen skapar dock en dödlast som blåser upp bruttoviktsavläsningarna - vikten av vattnet på däcket ingår i bruttomåttet. Vid kraftigt regn kan vatten på en vanlig lastbilsbricka lägga till 10–30 kg beroende på brickdesign. För exakta nettoviktsberäkningar är det värt att notera väderförhållandena vid tidpunkten för vägning, särskilt för material som vägs mot en torr taravikt som registrerats tidigare.

Vad ska jag göra om jag tror att en allmän våg gav mig en felaktig läsning?

Ta först upp problemet med vågoperatören vid tillfället och be dem väga om med en demonstrerad nollkontroll. Dokumentera allt – ta bilder av indikatordisplayen, biljetten och fordonets position. Om du inte är nöjd med operatörens svar, kontakta den relevanta nationella eller statliga handelsmätningsmyndigheten. I Australien är det National Measurement Institute (NMI). I Storbritannien är det ditt lokala handelsstandardkontor. Dessa myndigheter har befogenhet att genomföra en formell inspektion och, om ett fel upptäcks, att undersöka om andra parter berördes av samma fråga.
