En lastcell omvandlar mekanisk kraft - vikt - till en elektrisk signal. Inuti varje lastcell finns ett metallelement som deformeras något under belastning. Förbundna med det elementet är töjningsmätare: tunna resistiva folier vars elektriska motstånd ändras när de sträcks eller komprimeras. Denna förändring i resistans producerar en mätbar spänningsutgång proportionell mot den applicerade kraften. I en våg , flera lastceller placeras under däcket, och deras kombinerade elektriska signaler bearbetas av en indikator eller kopplingsdosa för att visa en viktavläsning.
Det är kärnmekanismen. Allt annat – hermetisk tätning, temperaturkompensation, överbelastningsskydd, digital utgång – är konstruktion byggd kring den grundläggande principen. Att förstå detaljerna är viktigt eftersom val av lastceller, installation och underhåll direkt avgör hur exakt och tillförlitligt en våg fungerar under många års drift.
Töjningsmätaren är det avkännande elementet som möjliggör lastcellsteknik. Den består av ett fint metalliskt foliemönster - vanligtvis en nickel-kromlegering - bunden med lim till ytan av en elastisk metallkropp, vanligtvis högvärdigt legerat stål eller rostfritt stål. När metallkroppen deformeras under vikt, deformeras folien med den. Detta ändrar foliens elektriska resistans enligt ett förhållande som beskrivs av gauge factor (GF).
Mätfaktorn för de flesta metalliska töjningsmätare är ungefär 2.0 , vilket betyder att en 0,1 % töjning ger en 0,2 % förändring i resistans. För en standardtöjningsmätare på 350 ohm översätts det till en resistansförändring på cirka 0,7 ohm - ett litet värde som kräver noggrann kretsdesign för att mäta exakt.
Lastceller använder fyra töjningsmätare arrangerade i en Wheatstone-brokonfiguration. Två mätare placeras i spänning (de förlängs under belastning) och två i kompression (de förkortas under belastning). Detta arrangemang ger flera viktiga fördelar:
En standard magnetiseringsspänning på 5 till 15 volt DC appliceras över bron. Vid nominell kapacitet producerar bryggan en uteffekt på millivoltnivå - vanligtvis 2 mV/V , vilket betyder att en 10V excitation producerar 20 mV vid full belastning. Denna signal förstärks och bearbetas sedan.
Alla lastceller delar inte samma geometri. Den inre formen på det elastiska elementet avgör hur det deformeras, vilket påverkar noggrannhet, kapacitetsområde och lämplighet för olika vågbryggkonfigurationer.
Dessa är den vanligaste typen som finns i gropmonterade och ytmonterade vågar. De är designade för att bära belastning i en enda axel – rakt nedåt – och är vanligtvis cylindriska eller pannkakaformade. Kompressionsceller som används i lastbilsvågar hanterar kapaciteter från 50 ton till över 150 ton per cell , med sex till tolv celler som vanligtvis stöder ett helt vågbrodäck. De är robusta, enkla att installera och hanterar sidobelastningar någorlunda bra när de är utrustade med korrekt monteringsutrustning.
Böjande balkceller fungerar på en fribärande eller dubbelsidig balkprincip. Belastning appliceras på en eller två punkter längs en balk fixerad i den andra änden, vilket får den att böjas. Töjningsmätare placerade vid det maximala böjmomentet fångar upp denna deformation. Dessa celler är populära i lågprofilsvågar och vissa bärbara vågbroar eftersom de kan installeras i en mycket ytlig däcksprofil. De används vanligtvis för kapaciteter under 20 ton per cell .
Skjuvstråleceller mäter skjuvspänning snarare än böjning eller direkt kompression. Töjningsgivarna är orienterade i 45 grader mot strålens axel för att fånga maximal skjuvtöjning. Denna konstruktion är mycket okänslig för belastningspunkten – en betydande fördel i vågbryggor där fordonets axellast kanske inte landar i en exakt position. Skjuvbalkar erbjuder utmärkt noggrannhet, vanligtvis uppnås OIML klass C3 eller bättre , och används ofta i både bärbara axelvågar och permanenta vågbryggor.
Enpunktsceller är konstruerade för att ge exakta avläsningar oavsett var lasten placeras på en plattform – inom gränserna. De används främst i mindre plattformsvågar och finns sällan i fullstora lastbilsvågar. De förekommer dock i vissa axelväggar som används för snabba kontroller vid vägkanten.
| Ladda celltyp | Typiskt kapacitetsområde | Vanlig användning av vågbrygga | Nyckelfördel |
|---|---|---|---|
| Kompression | 50–150 ton per cell | Gropmonterad lastbilsvåg | Hög kapacitet, robust |
| Böjande balk | Upp till 20 ton per cell | Lågprofilerade plattformar | Kompakt installation |
| Skjuvbalk | 5–50 ton per cell | Bärbara och fasta axelvågar | Okänslighet vid lastpunkt |
| Enkelpunkt | Upp till 5 t | Axelväggar | Enhetlig respons över hela plattformen |

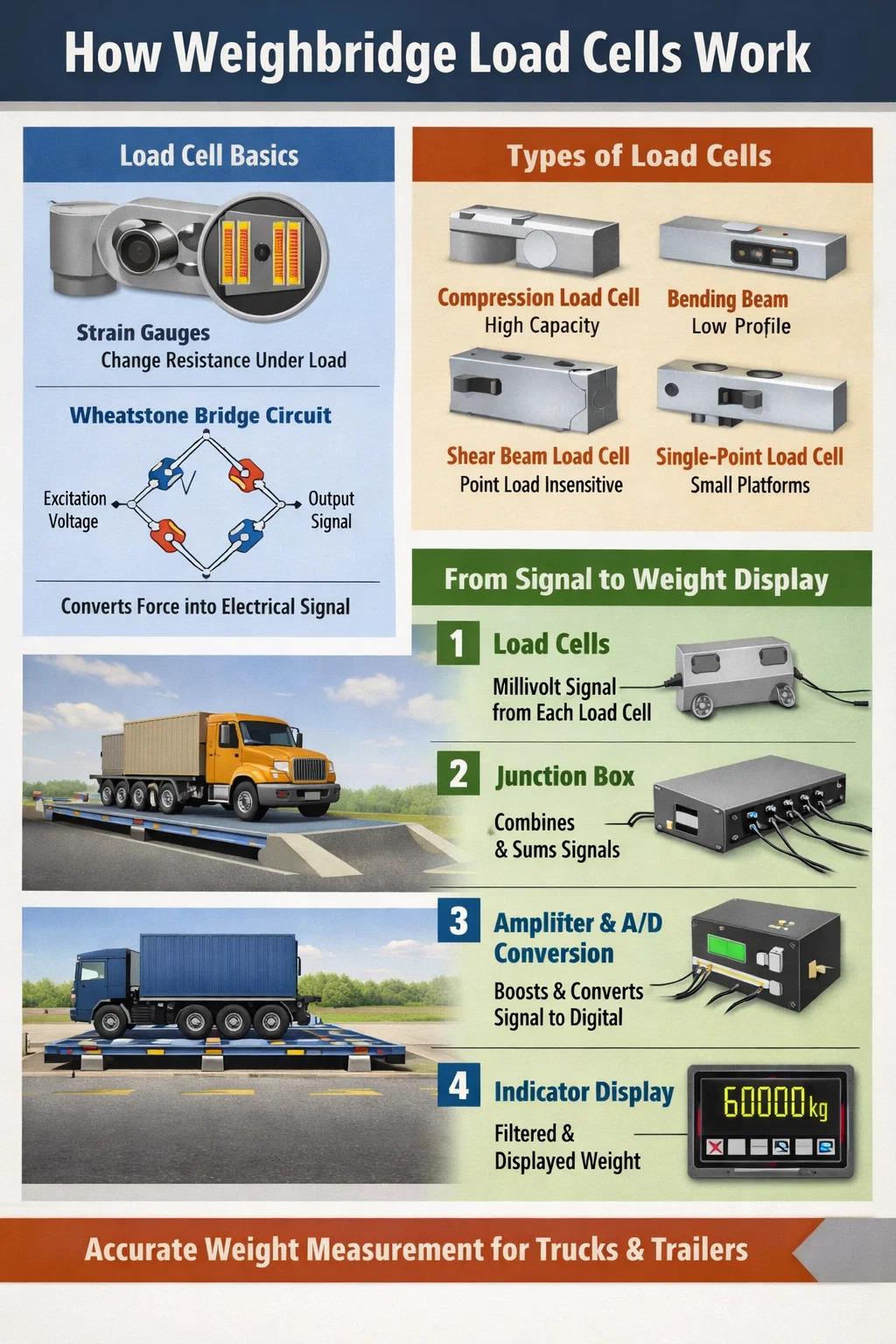

Att förstå hur en lastcell fungerar isolerat är bara en del av bilden. I en bryggvågsinstallation arbetar flera lastceller tillsammans, och deras signaler går igenom flera bearbetningssteg innan ett viktvärde visas på displayen.
Varje lastcell under vågbryggdäcket producerar en signal på millivoltnivå som är proportionell mot kraften den bär. Eftersom lasten från ett fordon aldrig är perfekt centrerad, bär enskilda celler olika delar. En 60-tons lastbil som parkerats asymmetriskt kan lägga 12 ton på en hörncell och 8 ton på en annan.
Alla individuella cellkablar går till en kopplingsdosa (även kallad summeringsbox). Inuti kombineras signalerna – antingen passivt genom resistiva summeringsnätverk eller aktivt genom förstärkning. Passiva summeringsboxar använder trimmotstånd för att justera för skillnader i cellkänslighet, vilket säkerställer att en belastning på 1 ton på en enskild cell ger ett identiskt bidrag till den summerade effekten. Detta kalibreringssteg är kritiskt: utan det skulle lastens position på vågbryggdäcket påverka den slutliga avläsningen.
Den summerade millivoltsignalen – fortfarande mycket liten – går till viktindikatorn. Inuti förstärker en precisionsinstrumenteringsförstärkare signalen, vanligtvis till ett intervall på 0–10 volt. En analog-till-digital-omvandlare (ADC) samplar sedan den förstärkta signalen. Moderna vågvågsindikatorer använder 24-bitars ADC , som ger över 16 miljoner diskreta steg över hela mätområdet. Denna upplösning är mycket finare än det lagstadgade skärmökningen, vilket ger en stabil och brustålig avläsning.
Rå ADC-data är brusig. Vindbelastning, fordonsvibrationer och elektriska störningar orsakar alla snabba fluktuationer. Indikatorns mikroprocessor tillämpar digitala filtreringsalgoritmer – ofta konfigurerbara medelvärdesberäkningar eller frekvensbaserade filter – för att extrahera ett stabilt viktvärde. Det slutliga visade värdet avrundas till det godkända skalintervallet, vilket för handelsvågar vanligtvis är 20 kg för en 60-tonsvåg.
När man väljer lastceller för en vågbro, förutsäger databladsnumren direkt mätkvaliteten. Här är vad varje specifikation faktiskt betyder i praktiken.
Den maximala belastningen som cellen är utformad för att mäta exakt. För säkerhets skull är lastceller också klassade för en säker överbelastning - vanligtvis 150 % av nominell kapacitet – och en ultimat överbelastning före permanent skada, vanligtvis 300 % . En vågbrygga som hanterar 60-tons bruttovikter för fordon som stöds av sex celler behöver celler som är klassade för minst 15 ton vardera när lastfördelningen är inkluderad, plus tillräcklig överbelastningsmarginal för dynamisk lastning vid instigning av fordon.
OIML (International Organization of Legal Metrology) klassificerar lastceller från klass A (högsta noggrannhet) till klass D (lägst). Vägbrygga lastceller är typiskt Klass C3 eller C4 , där siffran anger det maximala antalet verifieringsintervall – 3 000 respektive 4 000. En C3-lastcell som används i en 60-tonsvåg kan stödja ett visningssteg på 60 000 kg ÷ 3 000 = 20 kg, vilket överensstämmer med standardvågvågskraven.
Denna specifikation kombinerar icke-linjäritet och hysteresfel till ett enda värde, vanligtvis uttryckt som en procentandel av nominell uteffekt. För en C3-lastcell är det kombinerade felet typiskt ±0,023 % av märkeffekt eller bättre . På en cell med kapacitet på 20 ton som producerar 2 mV/V vid full belastning, motsvarar detta ett fel på mindre än 0,9 mikrovolt – ett utomordentligt litet värde som kräver noggrann skärmning och ledningsdragning för att bevara genom signalkedjan.
Lastceller som används i utomhusvågbryggor står inför betydande temperatursvängningar. Två temperaturkoefficienter spelar roll:
I en utomhusvåg som arbetar från -10 °C till 50 °C – ett 60-gradersintervall – skulle en cell med TK-spann på 0,008 %/10 °C uppleva en spännvidd på 0,048 % . På en 60-tonsskala är det en avdrift på 29 kg enbart hänförlig till temperaturen. Detta är anledningen till att kalibrering av vågbryggor alltid utförs vid driftstemperatur och varför periodisk omverifiering krävs enligt lag.
Lastceller för vågbryggor är permanent installerade utomhus, ofta i gropmiljöer som utsätts för översvämning, lera och högtryckstvätt. Den lägsta acceptabla IP-klassificeringen för bryggvågslastceller är IP67 (dammtät och tål tillfällig nedsänkning till 1 meter). Många installationer specificerar IP68 eller IP69K , den senare klassificeringen tillåter högtrycks- och högtemperaturvattenstrålar – relevant för platser som rengör vågbryggans däck regelbundet.
Traditionella lastceller matar ut en analog millivoltsignal. Under de senaste två decennierna har digitala lastceller – som integrerar en ADC och mikroprocessor direkt inuti lastcellskroppen – blivit allt vanligare i vågbroinstallationer. Skillnaden är betydande rent praktiskt.
Analoga celler är enklare, billigare och kompatibla med praktiskt taget alla viktindikatorer på marknaden. Deras millivoltsignaler är känsliga för elektromagnetisk störning (EMI) över långa kabeldragningar – ett verkligt problem på stora industrianläggningar med tunga maskiner. Den maximala praktiska kabeldragningen innan signalförsämring blir problematisk är ungefär 100 till 150 meter med standard skärmad kabel.
Digitala lastceller omvandlar töjningsmätarsignalen till ett digitalt värde inuti cellhöljet och överför data via en seriell buss - vanligtvis RS-485 eller CAN-buss. Viktiga fördelar inkluderar:
Avvägningen är kostnad – digitala lastceller är betydligt dyrare – och leverantörslåsning, eftersom celler från olika tillverkare ofta använder inkompatibla kommunikationsprotokoll.
Korrekt montering är lika viktigt som cellkvalitet. En perfekt specificerad lastcell installerad felaktigt kommer att ge felaktiga och instabila avläsningar. Lastcellsmonteringssystem för vågbryggor måste åstadkomma flera saker samtidigt.
Lastceller är utformade för att mäta kraft i en axel. Sidobelastningar – orsakade av fordonsbromsning, termisk expansion av däcket eller felinställning av däcket – skapar fel och accelererar trötthet. Monteringsenheter använder vippstift, belastningsknappar eller självjusterande belastningscellsbaser för att säkerställa att krafter utanför axeln kasseras mekaniskt. En vippstiftsmontering gör att cellen kan luta något i vilken riktning som helst, vilket endast överför den vertikala komponenten av all applicerad kraft till avkänningselementet.
Ett 18 meter långt stålvågsdäck kommer att expandera ungefär 10 mm mellan vinter- och sommartemperaturer i ett tempererat klimat (med en termisk expansionskoefficient på cirka 11,7 × 10⁻⁶ /°C och ett temperaturområde på 50°C). Monteringsbeslag måste tillåta denna rörelse utan bindning. Monteringskonfigurationer med fasta och fria ändar åtgärdar detta genom att fixera däcket i ena änden och tillåta begränsad glidrörelse i den andra, vilket förhindrar att den termiska expansionen tolkas som en belastningsändring.
Vissa lastcellsmonteringskonstruktioner använder förankringsbultar eller hållarklämmor för att förhindra att däcket lyfts av cellerna under lastning utanför centrum. Utan upplyftsbegränsning kan en excentrisk last nära ena änden av en våg få den motsatta änden att höjas, vilket tar bort cellerna från belastning och introducerar ett betydande fel. Kontrollstångsenheter som begränsar däckets rörelse uppåt till 2–3 mm är en standarddel av kvalitetsvåginstallationer.
Lastceller är robusta men inte oförstörbara. Att veta hur de misslyckas hjälper underhållsteam att identifiera problem innan de orsakar betydande vägningsfel eller fullständiga systemfel.
Till och med IP68-klassade celler kan äventyras om kabelingångspunkterna är skadade, om kabelanslutningarna inte är ordentligt tätade eller om cellkroppen är fysiskt sprucken. Fukt som når töjningsgivarna orsakar korrosion av folien, förändringar i vidhäftningsegenskaper och i slutändan elektriskt läckage mellan broarmar. Symtomet är vanligtvis en gradvis drift i nollavläsning och ökad instabilitet. Kontroll av isolationsresistansen mellan bryggkretsar och cellkroppen (bör överskrida 5 000 MΩ på en frisk cell) är ett standardsteg för diagnostik.
En enda allvarlig överbelastning – från ett fordon som slår mot däcket i hastighet, eller från en kran som oväntat landar en tung last – kan plastiskt deformera det elastiska elementet. När den väl har deformerats skiftar cellens nollpunkt permanent och kan inte omkalibreras bort. Trötthet ackumuleras under miljontals belastningscykler; de flesta kvalitetsvågceller är klassade för 10 miljoner eller fler cykler vid nominell kapacitet, men stötbelastning och överbelastning minskar utmattningslivslängden dramatiskt.
Lastcellskablar löper på utsatta platser under vågbrodäck. Skador på gnagare, upprepad böjning från däcksrörelser och fysisk krossning från skräp är vanliga orsaker till kabelfel. En skadad skärm eller partiellt brott i en signalledare introducerar brus, offsetfel eller fullständig signalförlust. Kabelrörsskydd och regelbunden visuell inspektion är enkla förebyggande åtgärder som förlänger systemets livslängd.
Lastcellskroppar av rostfritt stål är korrosionsbeständiga, men den omgivande monteringsdelen av mjukt stål – lastcellsbaser, kontrollstänger, monteringsbultar – är det inte. Korroderad hårdvara kan fastna, förhindra nödvändiga små rörelser under termisk expansion och införa sidokrafter på lastcellen. Ett årligt inspektions- och smörjschema för montering av hårdvara är ett minimiunderhållskrav.
En lastcells uteffekt i millivolt är meningslös tills den är kalibrerad mot kända referensvikter. Kalibrering fastställer det matematiska förhållandet mellan elektrisk effekt och visad vikt, och periodisk omkalibrering bekräftar att förhållandet inte har avvikit.
Guldstandarden för kalibrering av vågbryggor laddar däcket med certifierade testvikter med känd massa - vanligtvis Klass M1 eller F2 certifierade massor spårbara till nationella standarder. Indikatorn justeras så att den visade avläsningen matchar den applicerade vikten på flera punkter över hela mätområdet. För en 60-tonsvåg involverar kalibrering vanligtvis testbelastningar på 0, 20 %, 50 % och 100 % av maximal kapacitet.
Att transportera och hantera tillräckliga testvikter för en kalibrering med full kapacitet är dyrt och logistiskt krävande. Ersättande viktmetoder – med hjälp av en hydraulisk referensanordning för lastceller eller ett fordon med verifierad vikt – tillåter kalibreringskontroller till lägre kostnad. Dessa metoder accepteras av många nationella vägnings- och mätmyndigheter för periodisk verifiering mellan fulla dödviktskalibreringar, förutsatt att den initiala kalibreringen utfördes med dödvikter.
Vågar som används för handel – fakturering av kunder efter vikt, kontroll av fordonets överensstämmelse eller skattemässiga mätningar – måste regelbundet verifieras av ett auktoriserat inspektionsorgan. I Europeiska unionen anger direktivet om icke-automatiska vägningsinstrument (NAWI) maximalt tillåtna fel (MPE) för handelsvågar: ±0,5 skalintervall vid första verifiering och ±1 skalintervall i tjänst. Verifieringsintervallen varierar beroende på jurisdiktion men är vanliga 1 till 2 år .
Lastceller i en väl underhållen våg bör förbli exakta för 10 till 20 år . För att nå den livslängden krävs konsekvent uppmärksamhet på några nyckelområden.
Antalet och placeringen av lastceller under ett vågbryggdäck påverkar både mätnoggrannhet och systemredundans. Det finns ingen enskild universell standard – konfigurationer väljs baserat på däckslängd, förväntade fordonstyper och noggrannhetskrav.
En standardvåg på 18 meter med enkel plattform används vanligtvis 6 lastceller : två under var och en av de tre huvudtvärbalkarna. Detta ger bra belastningsfördelning och tillräcklig redundans – om en cell misslyckas kan systemet ofta upptäcka felet genom en obalanserad hörnavläsning snarare än katastrofal felaktighet. Vissa högprecisionsapplikationer använder 8 celler under fyra tvärbalkar för förbättrad täckning.
Axelvågar med flera däck – där varje däck väger individuella axelgrupper separat – kräver separata celluppsättningar under varje däck, med varje cellgrupp bearbetad oberoende. En vågbro med fyra däcksaxlar kan användas 16 till 24 lastceller totalt, varje grupp kalibrerad oberoende för att säkerställa att summering av de individuella axelavläsningarna är lika med den totala fordonsvikten uppmätt när fordonet vägs som helhet.
Cellplaceringssymmetri är viktig. Asymmetriskt placerade celler skapar en ojämn känslighetskarta över däcksytan: laster nära ett cellkluster registreras mer exakt än laster placerade mitt emellan cellerna. Kvalitetsinstallationspraxis innebär att kontrollera hörnkänsligheten för en färdig installation med hjälp av en referensmassa placerad i varje hörn och jämföra avläsningarna. En välbalanserad installation visar mindre än ±0,1 % variation över hörnpositioner.
