Vad är ett annat namn för en våg? Komplett guide

Det direkta svaret: Ett annat namn för en våg

A våg är vanligast känd under ett annat namn: a lastbilsvåg . Detta är den mest använda alternativa termen, särskilt i Nellerdamerika, där "vågbro" anses vara en mer brittisk eller samväldsengelsk term. Men enheten går också under flera andra namn beroende på bransch, region och applikation. Du kan stöta på det som kallas en fordonsvåg , axel skala , grop skala , plattformsvåg , eller helt enkelt en vågstationsvåg .

I formella handels- och lagliga metrologidokument, särskilt de som utfärdats av organ som International Organization of Legal Metrology (OIML), kan enheten också hänvisas till som en totaliserande våginstrument för fordon eller a icke-automatiskt våginstrument (NAWI) för vägfordon. Inom gruv- och stenbrottsindustrier kallar arbetare det vanligtvis för en min skala or lastbilsvåg . Oavsett vilket namn som används hänvisar alla dessa termer till samma grundläggande enhet: en stor plattform utformad för att mäta fordonens totala vikt och deras laster.

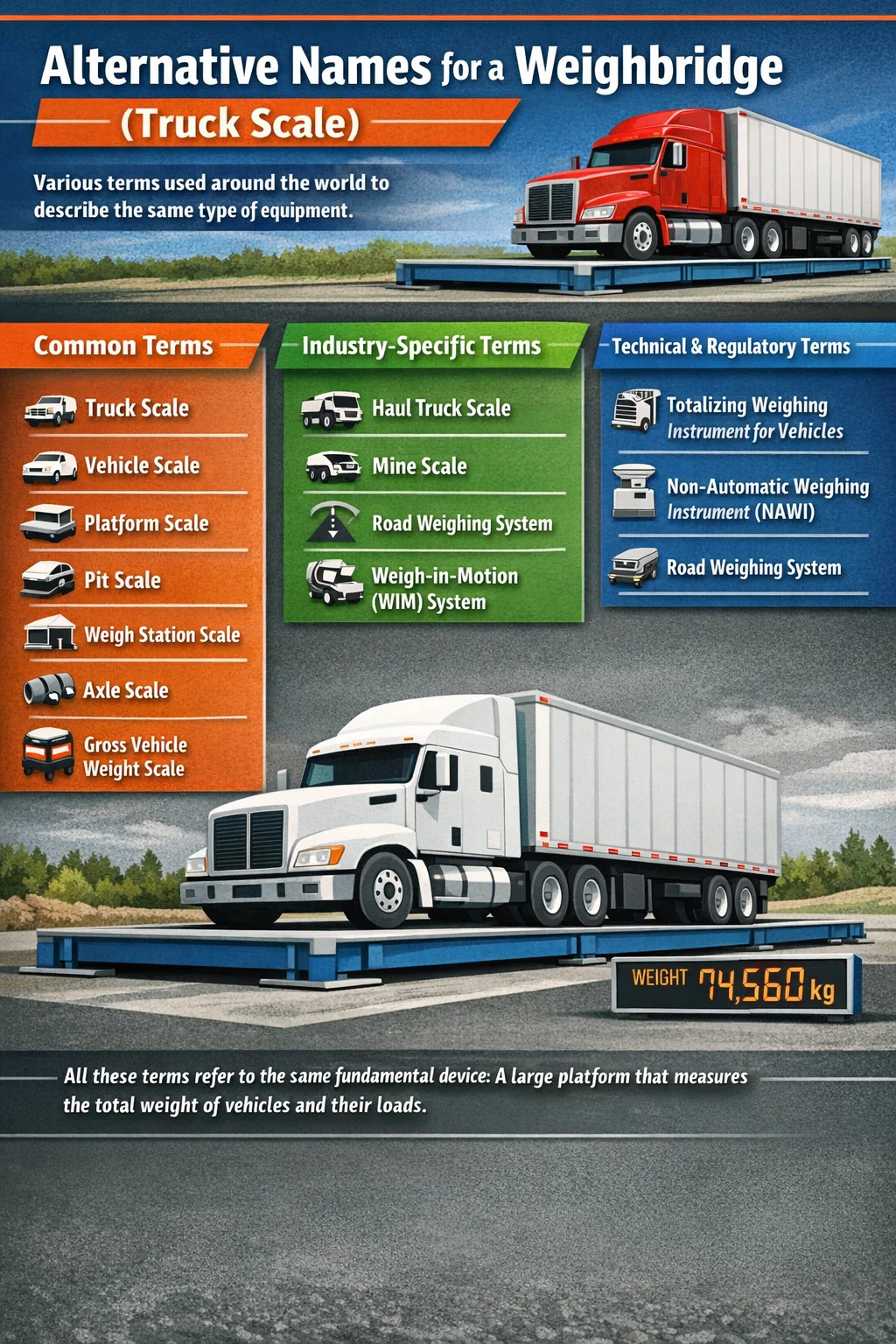

Fullständig lista över alternativa namn för en våg

Terminologin som används för vågar varierar avsevärt beroende på land, bransch och sammanhang. Nedan finns en omfattande lista över namn och termer som används runt om i världen för att beskriva vad som i grunden är samma utrustning:

• Lastbilsvåg — det vanligaste nordamerikanska alternativet
• Fordonsvåg — En allmän term som används inom logistik och transport
• Plattformsvåg — Vanligt inom industri- och tillverkningsmiljöer
• Gropskala — avser specifikt en typ av installation under jord
• Väg stationsvåg — används i samband med efterlevnad av motorvägar och efterlevnad
• Axelskala — hänvisar till en bärbar version som mäter axel för axel
• Dra lastbilsvåg — används i gruvdrift för stora terrängfordon
• Min våg — Specifik för gruvmiljöer under jord eller dagbrott
• Bruttoviktsvåg för fordon — en reglerings- och efterlevnadsorienterad term
• Vägsystem — Vanligt i europeisk trafikledningsdokumentation
• Vägning-i-rörelse (WIM) system — en dynamisk variant som registrerar vikt utan att stoppa fordonet

Att förstå dessa alternativ är praktiskt viktigt. När du köper utrustning, läser tekniska specifikationer eller tolkar efterlevnadskrav kan du stöta på någon av dessa termer. Till exempel kommer ett dokument från US Department of Transportation sannolikt att referera till en "lastbilsvåg", medan ett sydafrikanskt gruvupphandlingsdokument kommer att specificera en "lastbilsvåg" eller helt enkelt "våg."

Regionala namnskillnader: varför samma enhet har så många namn

Variationen i namngivning är till stor del en produkt av språkgeografi och branschtradition. Ordet "vågbro" har sina rötter i brittisk engelska och går tillbaka till 1700-talet, då de första statiska vågplattformarna konstruerades för att väga hästdragna vagnar som korsar en broliknande struktur över en grop som innehåller vågmekanismen. Detta ursprung återspeglas i länder med historiska band till Storbritannien - inklusive Australien, Nya Zeeland, Sydafrika, Indien och stora delar av Sydostasien - där "vågbro" fortfarande är den dominerande termen idag.

Däremot utvecklade USA och Kanada sin egen terminologi oberoende. Den praktiska, beskrivande termen "lastbilsvåg" blev standard i nordamerikanska industrimanualer, utrustningskataloger och motorvägsregler. American Trucking Associations (ATA) och Federal Motor Carrier Safety Administration (FMCSA) använder konsekvent "lastbilsvåg" eller "fordonsvåg" i sina publicerade material, vilket har förstärkt denna användning över hela kontinenten.

I kontinentala Europa, särskilt i tysktalande länder, termen Fahrzeugwaage (fordonsvåg) är vanligt, medan det i fransktalande regioner är känt som en pont-bascule , som bokstavligen översätts till "tipping bridge" - en direkt nick till samma historiska ursprung som den engelska "weighbridge". På spanska är motsvarigheten báscula puente , som återigen betyder "broskala".

Denna internationella mångfald i namngivning innebär att inköpsproffs, ingenjörer och efterlevnadsansvariga som arbetar över gränserna måste vara bekanta med flera termer för att undvika förvirring under specifikations- eller inköpsprocesser.

Hur en våg fungerar: kärnmekanismen förklaras

Oavsett vad det kallas, arbetar alla våg- eller lastbilsvågsystem på samma grundläggande princip: de mäter den nedåtgående kraften som utövas av ett lastat fordon och omvandlar den kraften till en viktavläsning. Kärntekniken innebär lastceller , som är elektromekaniska sensorer placerade under vågplattformen. Moderna vågar använder vanligtvis mellan 4 och 8 lastceller, var och en kan mäta tryckkraft med en noggrannhetstolerans så snäv som ±0,1 % av den applicerade belastningen .

Lastcellssystemet

Lastceller som används i vågar är till övervägande del töjningsgivare baserade enheter. När ett fordon kör upp på plattformen böjs stålkonstruktionen mikroskopiskt. Denna deformation ändrar det elektriska motståndet i töjningsmätaren, och denna resistansförändring mäts, förstärks och omvandlas till en digital viktavläsning av indikatorn eller kopplingsdosan. Varje lastcell i en modern våg har vanligtvis en kapacitet som sträcker sig från 30 ton till 100 ton , och flera celler kombineras för att ge den totala plattformskapaciteten, som vanligtvis sträcker sig från 60 ton till över 200 ton för tunga industriella tillämpningar.

Tara och bruttoviktsberäkning

Vägvågssystemet registrerar två vikter för att bestämma nyttolasten: totalvikt (GVW) — fordonets totala vikt plus dess last — och tara vikt — vikten av det tomma fordonet. Nettonyttolasten är helt enkelt GVW minus tara. Denna tvåstegsprocess är grundläggande för kommersiell handel, fakturering för avfallshantering och logistikhantering. I automatiserade system kan RFID-taggar eller kameror för registreringsskyltigenkänning lagra ett fordons taravikt så att operatörerna bara behöver väga det lastade fordonet för varje efterföljande transaktion.

Vägning-i-rörelse-teknik

En nyare utveckling inom vågteknik är vägning i rörelse (WIM) system, som mäter fordonets vikt utan att fordonet behöver stanna. Sensorer inbäddade i vägytan fångar upp axelbelastningar dynamiskt när fordon passerar med normala körhastigheter, ibland upp till 130 km/h. WIM-system används i stor utsträckning för förkontroll av motorvägskontroll, strukturell övervakning av broar och vägar och insamling av trafikdata. Även om WIM-system är mindre exakta än statiska vågar (vanligtvis ±5–10 % mot ±0,1 % för statiska), erbjuder de den betydande fördelen att mäta tusentals fordon per dag utan att störa trafikflödet.

Typr av vågar och deras specifika namn

Mångfalden av namn på vågvågar speglar också verkliga skillnader i design och installationstyp. Följande tabell sammanfattar huvudtyperna, deras vanliga namn och deras typiska tillämpningar:

Skillnaden mellan gropmonterade och ytmonterade konstruktioner är särskilt viktig vid utvärdering av installationskostnaderna. En gropmonterad vågbro kräver betydande anläggningsarbete - schaktning, dränering och betongkonstruktion - vilket kan lägga till 30–50 % av den totala projektkostnaden jämfört med en utanpåliggande installation. Gropmonterade vågar erbjuder dock bättre rampvinklar och är ofta att föredra på permanenta platser med hög genomströmning.

Branscher som förlitar sig på vågar och lastbilsvågar

Vågar – under alla deras olika namn – är grundläggande infrastruktur inom ett förvånansvärt brett spektrum av industrier. Deras roll är inte bara administrativ; Inom många sektorer leder en felaktig vägningsavläsning direkt till ekonomisk förlust, juridiskt ansvar eller säkerhetsrisk.

Logistik och vägfrakt

Inom vägfraktssektorn säkerställer lastbilsvågar vid lastningsdepåer och distributionscentraler att fordon inte överskrider de lagliga totalviktsgränserna innan de avgår. I USA begränsar den federala broformeln de flesta vanliga semi-lastbilar till 80 000 lbs (ungefär 36 287 kg) fordonets totalvikt. Att överskrida denna gräns utsätter operatörer för böter som kan nå 10 000 USD eller mer per överträdelse i vissa stater, förutom potentiellt ansvar för vägskador. Vägbryggor vid lastkajer förhindrar dessa överlastningshändelser innan fordon kör in på det allmänna vägnätet.

Jordbruk och spannmålshandel

Spannmålsterminaler, foderfabriker och handlare av jordbruksråvaror använder vågar som den primära handelsplatsen. När en lantbrukare levererar en last med vete eller majs bestämmer vågbryggan det exakta tonnaget som ligger till grund för betalningen. I detta sammanhang är noggrannhet en fråga av direkt ekonomisk konsekvens. Bara i Australien, över 35 miljoner ton spannmål vägs genom certifierade vågar årligen vid mottagningar. Legal-for-trade-certifiering – vanligtvis styrd av nationella vikt- och måttmyndigheter – är obligatorisk för dessa ansökningar.

Avfallshantering och återvinning

Avfallsöverföringsstationer, deponier och återvinningscentraler använder vågar för att registrera mängden avfall som tas emot och skickas. Detta tjänar två syften: fakturering av kunder baserat på vikt och spårning av regelefterlevnad med kvoter för avfallshantering. I Storbritannien, till exempel Deponiskatt debiteras per ton bortskaffat avfall, vilket gör exakta bryggregister till ett direkt ekonomiskt och juridiskt krav. Typiska deponivågar bearbetar hundratals fordonsrörelser per dag, och automatiserade system med barriärportar, kameror och mjukvaruintegrering är standard på stora anläggningar.

Gruvor och stenbrott

I gruvmiljöer mäter vågar (ofta kallade lastbilsvågar eller gruvvågar i detta sammanhang) nyttolasten av material som utvinns och transporteras. För stora dagbrott som använder 200-tons dragbilar, till och med en 1 % fel i nyttolastmätning över tusentals dagliga lastbilscykler kan översättas till miljontals dollar i felaktigt fördelade produktions- eller bearbetningskostnader per år. Vissa moderna gruvdrifter har gått mot system för övervakning av nyttolasten ombord, men fasta vågar förblir kalibreringsreferens och juridiska register.

Byggande och rivning

Byggarbetsplatser använder fordonsvågar för att spåra mängden levererat material - betong, ballast, stål - och avfall som tas bort. Exakta vågdata stödjer projektkostnadshantering och avtalsefterlevnad. I rivningsprojekt dokumenterar vågbroar volymen och typen av avfall som genereras, vilket krävs för myndighetsrapportering under byggande av avfallshanteringsplaner i många jurisdiktioner.

Certifiering av vågbro och juridiska krav för handel

Alla vågar är inte lika i lagens ögon. En våg som används för handel - där viktavläsningen bestämmer priset som betalas - måste vara certifierad som laglig för handel av den berörda nationella myndigheten. Denna certifieringsprocess verifierar att vågen uppfyller definierade noggrannhetsstandarder och har testats med certifierade referensvikter.

I USA måste lastbilsvågar som används för kommersiella transaktioner uppfylla kraven Handbok för National Institute of Standards and Technology (NIST) 44 , som ställer noggrannhetskrav för kommersiella vägningsanordningar. I Europeiska unionen måste vågar som används för handel överensstämma med Mätinstrumentdirektivet (MID) 2014/32/EU . I Australien är den relevanta standarden AS 2659 , som administreras av statliga vikt- och måttmyndigheter.

Legal-for-trade-vågar måste genomgå periodisk återverifiering - vanligtvis årligen eller vartannat år — att behålla sin certifierade status. Omverifiering innebär att certifierade testvikter placeras på plattformen och kontrolleras att den angivna vikten faller inom tillåten tolerans. Att misslyckas med att upprätthålla certifieringen kan utsätta operatörer för påföljder och kan ogiltigförklara kommersiella transaktioner som förlitade sig på de omtvistade viktdata.

En våg som används enbart för interna ändamål - som att övervaka lastbilar inom en privat anläggning - kräver inte juridiskt certifiering men bör fortfarande underhållas och kalibreras regelbundet för att säkerställa tillförlitliga driftsdata.

Nyckelkomponenter i ett modernt vågsystem

Moderna lastbilsvågar och vågar är inte bara plattformar med lastceller. De är integrerade system som kombinerar hårdvara och mjukvara för att automatisera datainsamling, rapportering och arbetsflödeshantering. Huvudkomponenterna inkluderar:

• Vågplattform (däck): Konstruerad av stål eller betong, från 12 meter till över 30 meter långa för att rymma de längsta vägtågen och fleraxlade fordonen.
• Lastceller: Avkänningselementen; typiskt 4–8 enheter per plattform, klassad för miljontals lastcykler.
• Kopplingsdosa: Ansluter och kombinerar signaler från alla lastceller innan de går till indikatorn.
• Viktindikator / kontroller: Displayen och bearbetningsenheten som omvandlar den elektriska signalen till ett läsbart viktvärde och samverkar med mjukvarusystem.
• Vägbrygga programvara: Hanterar transaktionsregister, förarincheckning, biljettutskrift och integration med affärssystem eller faktureringssystem.
• RFID- eller streckkodsläsare: Identifiera fordon automatiskt för att dra lagrade taravikter och förardetaljer utan manuell datainmatning.
• CCTV och registreringsskyltigenkänning (LPR): Tillhandahålla säkerhet, bedrägeriförebyggande och automatisk identifiering av fordon.
• Barriärportar och trafikljus: Kontrollera fordonsrörelsen och förhindra att flera fordon befinner sig på plattformen samtidigt.
• Skrivare och biljettutfärdare: Producerar en vågbroschyr eller biljett som fungerar som ett juridiskt register över transaktionen.

Automatiseringsnivån i en vågbryggainstallation varierar avsevärt. En grundläggande spannmålssilo på landsbygden kan fungera med en fristående indikator och en manuell dockningsbok, medan en stor hamnterminal kan köra en helautomatiserad, obemannad vågbro utan någon operatör alls närvarande - varje transaktion hanteras av RFID, LPR och mjukvarusystem som fungerar dygnet runt.

Vägbrygga vs lastbilsvåg: Finns det någon verklig skillnad?

Detta är en fråga som verkligen förvirrar köpare och operatörer när de först stöter på båda termerna. Det korta svaret är: nej, det finns ingen teknisk eller funktionell skillnad mellan en våg och en lastbilsvåg. De är samma enhet, beskrivna med två olika namn som härrör från olika regionala och språkliga traditioner.

Där förvirring ibland uppstår är i samband med axel skalas , som är bärbara dynor placerade under individuella axlar för att bestämma belastning per axel. Vissa människor hänvisar till dessa som "vågbryggor" i en lös bemärkelse, men tekniskt sett mäter en axelvåg en axel i taget och ger inte en samtidig total fordonsviktsavläsning på samma sätt som en fullängdsplattformsvåg gör. Äkta vågar - oavsett om de kallas lastbilsvågar eller vågar - rymmer hela fordonet på en gång.

Ett annat område av potentiell förvirring involverar system för vägning i rörelse . Dessa kallas ibland löst "vågar" i allmänna samtal, men de representerar en distinkt teknikklass. En statisk våg kräver att fordonet stannar och står stilla under mätningen. Ett WIM-system mäter fordon i rörelse och är designat för en annan uppsättning applikationer, med motsvarande olika noggrannhetstoleranser.

Faktorer som påverkar vågens noggrannhet

Även en certifierad våg av hög kvalitet kan ge opålitliga avläsningar om vissa drifts- och miljöfaktorer inte hanteras. Operatörer som förstår dessa faktorer kan skydda både sina kommersiella intressen och deras lagliga efterlevnad.

Temperatureffekter

Extrema temperaturförändringar orsakar termisk expansion och sammandragning i vågbryggans plattform och dess lastceller. Högkvalitativa lastceller inkluderar inbyggda temperaturkompensationskretsar, men breda dagliga temperatursvängningar - vanligt i ökenklimat där temperaturen kan skifta med 30°C eller mer mellan natt och dag — kan fortfarande införa små fel om kalibrering inte utförs under representativa förhållanden.

Plattformskontamination

Lera, grus och skräp som samlas på vågbryggans plattform ökar taravikten på systemet. Om den inte rengörs regelbundet innebär denna förorening att plattformen väger något mindre än den faktiska fordonslasten, vilket orsakar systematisk underavläsning. I ett livligt stenbrott kan till exempel materialuppbyggnad öka flera hundra kilo till den effektiva taran, som – spridd över hundratals laster per dag – representerar ett meningsfullt kommersiellt fel.

Fordonspositionering

För att en statisk våg ska ge en exakt avläsning av hela fordonet hela fordonet måste vara på plattformen utan hjul eller axlar som vilar på infartsramperna. Dålig fordonsposition – där fram- eller bakaxeln sträcker sig utanför plattformen – kommer att resultera i en lägre bruttoviktsavläsning än den faktiska. De flesta certifierade operatörer är utbildade för att verifiera fordonets position innan de accepterar en vikt, och trafikljussystem och markeringar hjälper förare att stanna på rätt plats.

Vind och vibration

Stark vind skapar sido- och vertikalkrafter på stora fordon, vilket kan påverka viktavläsningen om vägningen inte slutförs medan fordonet är helt stillastående och stillastående. På liknande sätt kan vibrationer i närliggande maskiner - såsom från krossar, komprimatorer eller tunga anläggningar - introducera brus i lastcellssignalen. Moderna bryggvågsindikatorer inkluderar filtreringsalgoritmer för att utjämna korta vibrationsspikar, men ihållande vibrationskällor nära vågen kräver fysisk isolering eller ompositionering av installationen.

Köpa eller specificera en våg: Vad du ska leta efter

Oavsett om du kallar det en våg, en lastbilsvåg eller en fordonsvåg, följer processen att välja rätt system för din applikation samma praktiska checklista. Att skynda på det här beslutet eller välja enbart pris är ett av de vanligaste och mest kostsamma misstagen som operatörer gör.

• Bestäm önskad kapacitet: Identifiera det tyngsta fordonet som någonsin kommer att använda vågen, inklusive eventuell framtida tillväxt i flottans storlek eller fordonstyp. Lägg till en säkerhetsmarginal på minst 10–15 % över denna toppbelastning.
• Välj plattformslängd noggrant: Plattformen måste rymma det längsta fordonet i din flotta med alla hjul på däck. För B-dubbelkombinationer som är vanliga i australiensisk vägfrakt kan detta kräva en plattform på 25 meter eller mer .
• Välj mellan grop och ytmontering: Tänk på dränering på platsen, tillgängligt utrymme, fordonsinfartsgrader och långvarig installationsbeständighet.
• Verifiera krav på legal-for-trade-certifiering: Om vågen kommer att användas för kommersiella transaktioner, bekräfta att modellen är godkänd för kommersiell användning enligt dina nationella metrologibestämmelser innan du köper den.
• Bedöma programvaruintegreringsbehov: Moderna verksamheter drar enorm nytta av vägvågsmjukvara som integreras med befintliga ERP-, fakturerings- eller flotthanteringssystem. Utvärdera detta tidigt i specifikationsprocessen.
• Utvärdera pågående service- och underhållsstöd: En våg är en långsiktig tillgång med en typisk livslängd på 20–30 år . Välj en leverantör med lokal servicekapacitet och en tydlig underhållsavtalsstruktur.
• Tänk på automationsnivå: För hög genomströmning eller obemannade operationer, budgetera för RFID, LPR och automatiserade barriärsystem från början istället för att försöka eftermontera dessa senare.
