A vägande balans är ett instrument som används för att mäta ett föremåls massa eller vikt genom att jämföra det med kända referensvikter eller genom elektroniska kraftsensorer. I sin kärna fungerar en våg enligt jämviktsprincipen - antingen genom att fysiskt balansera belastningar på motsatta kastruller eller genom att elektroniskt detektera kraften som utövas av en belastning. I industriella och kommersiella miljöer, termen " våg " hänvisar till ett storskaligt plattformsvågsystem speciellt utformat för fordon, tunga varor och bulkmaterial, och det är en av de mest kritiska medlemmarna i familjen för vågar.
Oavsett om du hanterar en fraktterminal, driver en spannmålsbearbetningsanläggning eller helt enkelt mäter laboratorieprover, förstår vad en våg är – och väljer rätt typ – påverkar precisionen, effektiviteten och lönsamheten direkt.
Den grundläggande arbetsprincipen bakom en våg
Varje våg, oavsett dess storlek eller användning, förlitar sig på en av två grundläggande mekanismer:
- Mekanisk balans: Två kokkärl är upphängda i en central pivåbalk. När en okänd massa placeras på ena sidan och kalibrerade referensvikter på den andra, indikerar jämvikt det uppmätta värdet. Denna design har använts i tusentals år och används fortfarande för exakt laboratoriearbete.
- Elektroniskt/digitalt saldo: En lastcell - vanligtvis en töjningsmätare bunden till ett metallelement - deformeras under belastning. Denna deformation ändrar det elektriska motståndet, som omvandlas till en exakt viktavläsning. Moderna vågar och plattformsvågar använder nästan universellt detta tillvägagångssätt.
Noggrannheten hos alla vågar påverkas av miljöfaktorer som temperaturfluktuationer, vibrationer, luftströmmar och elektromagnetiska störningar. Avancerade system inkluderar inbyggda kompensationsalgoritmer för att upprätthålla tillförlitliga avläsningar över förhållanden.
Huvudtyper av vågar och deras tillämpningar
En värld av vågar sträcker sig från analytiska vågar under milligram till fleraxlade vågar som kan hantera över 200 ton. Varje typ tjänar ett distinkt operativt syfte.
Analytisk balans
Används i laboratorier och forskningsanläggningar ger analytiska balanser läsbarhet ner till 0,0001 g (0,1 mg) . De är inneslutna i dragsköldar för att eliminera luftrörelsestörningar. Tillämpningar inkluderar farmaceutisk formulering, kemisk forskning och kvalitetskontrolltestning.
Precisionsbalans
Med läsbarhet vanligtvis mellan 0,001 g och 0,1 g , precisionsvågar är arbetshästar i industriell kvalitetskontroll, livsmedelsproduktion och utbildningsmiljöer. De erbjuder ett bredare vägningsintervall än analytiska vågar utan att offra för mycket noggrannhet.

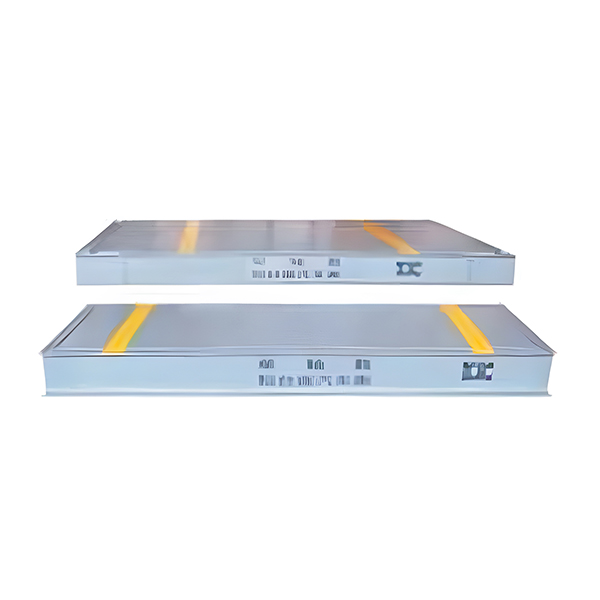

Plattformsskala
Designad för att väga större föremål i lager, fraktavdelningar och butiksmiljöer. Plattformsvågar hanterar vanligtvis laster från 50 kg till 2 000 kg , vilket gör dem viktiga för paketvägning, pallkontroller och lagerhantering.
Våg (fordonsvåg)
En våg är en typ av tung våg som installeras i jämnhöjd med eller något över marknivån för att väga hela fordon och deras laster. Standardvågplattformar sträcker sig från 8 meter till 24 meter i längd, med kapaciteter mellan 60 ton och 200 ton . De är centrala för gruvdrift, jordbruk, avfallshantering och logistikverksamhet.
Kranvåg
Upphängd från lyftutrustning mäter kranvågar tunga laster i rörelse — perfekt för ståltillverkningsanläggningar, byggarbetsplatser och hamnterminaler. Kapaciteten sträcker sig från 1 ton till över 300 ton .
Fuktbalans (Halogen/Infraröd)
En specialiserad våg som kombinerar en precisionsvåg med ett värmeelement. Instrumentet mäter vikten av ett prov före och efter torkning för att beräkna fukthalten. Används i stor utsträckning inom livsmedelsbearbetning, plasttillverkning och spannmålshantering i jordbruket.
Jämförelse av viktbalans: En översikt över viktiga specifikationer
Tabellen nedan sammanfattar de primära tekniska skillnaderna mellan de vanligaste typerna av vågar, vilket hjälper dig att identifiera rätt instrument för dina behov.
Tabell 1: Jämförelse av vanliga vågvågstyper efter kapacitet, läsbarhet och typisk användning | Typ | Typisk kapacitet | Läsbarhet | Primär industri | Installation |
| Analytisk balans | Upp till 520 g | 0,0001 g | Pharma / Lab | Bänkskiva |
| Precisionsbalans | Upp till 30 kg | 0,01 g | Mat / QC | Bänkskiva |
| Plattformsskala | 50 kg – 2 000 kg | 0,1 kg – 1 kg | Lager / Detaljhandel | Golvmonterad |
| Våg | 60 t – 200 t | 20 kg – 50 kg | Gruvdrift / Logistik | I marken / Ytan |
| Kranvåg | 1 t – 300 t | 0,5 kg – 10 kg | Stål / Port | Avstängd |
Vad är en våg och hur skiljer den sig från andra vågar

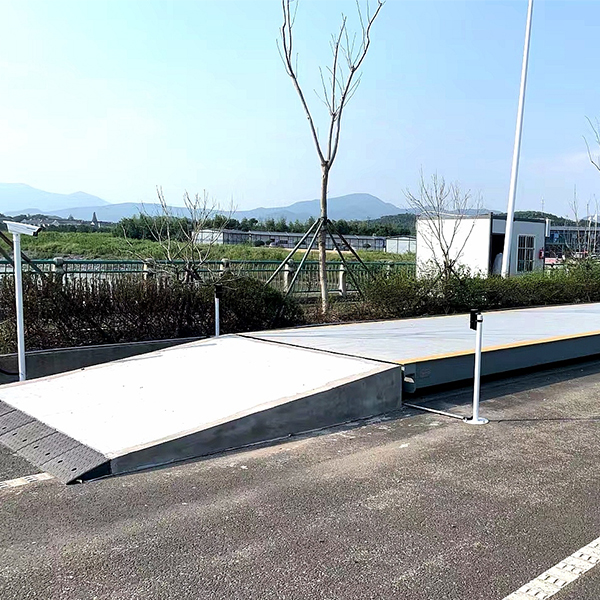

A våg är i huvudsak en överdimensionerad plattformsvåg inbäddad i eller placerad på marken, konstruerad för att fånga den kombinerade vikten av ett fordon och dess last. Termen är vanligast förekommande i bulkråvaruindustrier - stenbrott, jordbruk, återvinning och hamnlogistik - där enskilda försändelser kan väga tiotals ton.
Till skillnad från en bänk- eller golvvåg innehåller ett vågsystem vanligtvis:
- Ett plattformsdäck av stål eller betong som spänner över fordonets hela hjulbas
- Flera lastceller - ofta 4 till 8 - placerade under däckshörnen och stöd i mitten av spännvidden
- En kopplingsdosa som summerar signalerna från alla lastceller
- En viktindikator eller terminal, ofta med en skrivare, streckkodsläsare eller nätverksanslutning
- Valfria automatiserade funktioner: ANPR-kameror (automatisk nummerplåtsigenkänning), trafikljussignaler, intercomsystem och programvara för fjärrdatahantering
Fordonets bruttovikt bestäms genom att subtrahera taravikten (den tomma lastbilen) från bruttovikten. Denna "brutto minustara"-metod är standardproceduren på varje våg över hela världen och underbygger faktureringsnoggrannheten för bulkmaterialtransaktioner.
200 t Maximal vågkapacitet för fleraxlade riggar
24 m Längsta standardvågdäckslängd
20 kg Typiskt ökad läsbarhet för vågbryggor
Nyckelkomponenter som gör en vägningsvåg exakt
Noggrannhet i en våg är inte en enskild egenskap – det är resultatet av att varje komponent fungerar korrekt tillsammans. Här är det som är viktigast:
01
Ladda celler
Hjärtat i alla elektroniska vågar. Lastceller omvandlar mekanisk kraft till en elektrisk signal. Töjningsmätarlastceller är överlägset vanligast. En högkvalitativ lastcell kommer att ha en noggrannhetsklass på C3 eller bättre (enligt definitionen av OIML-standarder), en icke-linjäritet under 0,02 % och skyddsklasser på IP67 eller IP68 för vatten- och dammbeständighet - väsentligt för utomhusvågsinstallationer.
02
Viktindikator / Controller
Indikatorn tar emot millivoltsignalen från lastcellen, förstärker och omvandlar den till en digital avläsning, tillämpar span- och nollkalibrering och visar vikten. Moderna indikatorer stöder digitala kommunikationsprotokoll inklusive RS-232, RS-485, Modbus RTU/TCP och Ethernet/IP för integrering i affärssystem och lagerhanteringssystem.
03
Plattform eller däcksstruktur
För en vågbro måste plattformsdäcket vara tillräckligt styvt för att fördela fordonets last jämnt över alla lastceller. Stålkonstruktioner med I-balk eller lådsektionskonstruktion är standard. Betongdäck ger längre ytlivslängd i miljöer med hög nötning som stenbrott. Plattformen måste också hantera dynamiska belastningseffekter — Den extra stress som orsakas av fordon som kör upp på vågen i hastighet.
04
Kalibreringsvikter
Kalibrering fastställer förhållandet mellan rålastcellssignalen och den faktiska vikten. För en våg kräver kalibrering certifierade testvikter på minst 10 % av den maximala vågkapaciteten – vilket innebär att en våg på 100 ton behöver minst 10 ton spårbara testvikter. Kalibrering bör utföras efter installation, efter eventuell reparation och med regelbundna intervall beroende på användningsfrekvens.
05
Programvara och datahantering
Moderna vågar och industriella vågar är alltmer sammankopplade. Programvaruplattformar fångar transaktionsposter, genererar biljetter, producerar användningsrapporter och flaggar automatiskt överbelastade fordon. Molnanslutna system tillåter övervakning i realtid av vågbryggans prestandaindikatorer – inklusive lastcellsutgångsbalans, nolldrift och kalibreringshistorik – utan att behöva personal på plats.
Branscher som förlitar sig på vågar och vågar dagligen
Vägningstekniken täcker nästan alla sektorer av ekonomin. Nedan är en närmare titt på de branscher där vågar – särskilt vågbroar – är uppdragskritisk infrastruktur.
Gruvor och stenbrott
Gruvdrift använder vågbroar för att spåra mängden utvunnet material som lämnar platsen. Exakta viktdata är avgörande för royaltyberäkningar, optimering av lastbilar för lastbilar och säkerhetsöverensstämmelse. En typisk öppen kolgruva kan bearbeta hundratals vågtransaktioner per dag , där varje transaktion representerar tiotusentals dollar i materialvärde.
Jordbruk och spannmålshantering
Spannmålssilos, feedlots och råvaruhandlare är beroende av plattformsvågar och vågar för att mäta spannmålsleveranser och -avgångar. Skördebetalningar beräknas direkt från vägningsbiljetter, så även ett fel på 0,5 % vid en leverans på 30 ton till 400 USD per ton motsvarar en avvikelse på 60 USD per lastbil – vilket förvärrar betydande ekonomisk påverkan under en skördesäsong.
Avfallshantering och återvinning
Överföringsstationer och deponier använder vågar för att debitera kunder baserat på deponerat avfallstonnage. Återvinningsanläggningar väger inkommande metallskrot, papper och plast och väger sedan utgående balad produkt för att beräkna materialutbytet. Vägningsdata stöder även miljörapportering om avfallsavledningshastigheter.
Logistik och vägtransporter
Överbelastade lastbilar orsakar oproportionerliga vägskador — ett enstaka fordon som överskrider sin axelviktsgräns med 20 % kan orsaka samma skada som 40 000 bilar passerar samma punkt. Vägdata vid lastningsanläggningar säkerställer att fordon avgår inom lagliga axelgränser, vilket skyddar både infrastrukturen och transportoperatören från påföljder.
Bearbetning av mat och dryck
Ingrediensbatchning, portionskontroll och receptefterlevnad beror alla på exakta vägningsvågar. Ett bageri som producerar 50 000 enheter per dag där varje limpa ska väga 400 g måste bibehålla vägningsnoggrannheten inom några gram för att kontrollera råvarukostnaderna. Kontrollvågar – automatiska höghastighetsvågar integrerade i produktionslinjer – kan bearbeta över 200 föremål per minut samtidigt som de avvisar produkter utanför toleransen.
Läkemedelstillverkning
Aktiva farmaceutiska ingredienser (API) vägs i submilligramnivåer på analytiska vågar under formuleringen. Toleranserna är strikta: en batch där varje tablett avviker med mer än 5 % från målvikten misslyckas med kvalitetskontrollen. Läkemedelstillverkare upprätthåller detaljerade vägningsregister som en del av god tillverkningssed (GMP) efterlevnadsdokumentation.
Stål- och metallproduktion
Stålverk och gjuterier använder en kombination av kranvågar, golvvågar och vågar för att spåra metallflödet genom hela produktionscykeln. Skrot vägs vid intag, smält metall vägs via skänkkranvåg under gjutning och färdiga rullar vägs före avsändning. Kranvågar i denna miljö kan klara enstaka lyft som överstiger 100 ton .
Hur man väljer rätt våg för din verksamhet
Att välja rätt våginstrument beror på att instrumentspecifikationerna matchar operativa krav. Att arbeta igenom följande överväganden i ordning kommer att begränsa dina alternativ effektivt.
- Definiera dina maximala belastnings- och upplösningskrav. Vågkapaciteten måste överstiga din tyngsta förväntade last med minst 20 % som en säkerhetsmarginal. Upplösning (läsbarhet) bör matchas till den precision som din process kräver – det finns ingen operativ fördel med att betala för 0,1 g läsbarhet om din applikation bara behöver 1 g precision.
- Bedöm den fysiska miljön. Kommer vågen att utsättas för fukt, kemikalier, extrema temperaturer eller explosiva atmosfärer? Utomhusvågar kräver väderbeständiga lastceller och kapslingar. Livsmedelsbearbetningsvågar behöver en konstruktion av rostfritt stål och full tvättkapacitet (IP69K-klassning). ATEX-klassad utrustning är obligatorisk i farliga områden som mjölkvarnar, bränsledepåer och kemiska anläggningar.
- Tänk på genomströmnings- och hastighetskrav. En statisk våg kan bearbeta ett fordon på under 60 sekunder för en skicklig operatör. Stenbrott med hög genomströmning kan behöva två vågbroar som fungerar tillsammans för att undvika flaskhalsar i kö. Produktionslinjens kontrollvågar måste matcha transportörens hastighet, som kan överstiga 120 meter per minut.
- Bestäm integrationskrav. Behöver vågen kommunicera med ett affärssystem, en plattform för fleet management eller ett laboratorieinformationshanteringssystem (LIMS)? Bekräfta vilka kommunikationsprotokoll som indikatorn stöder innan köp.
- Utvärdera den totala ägandekostnaden. Inköpspriset är bara en del av ekvationen. Tänk på installationskostnader (en gropmonterad vågbroinstallation kan kosta lika mycket som själva utrustningen), årligt underhåll, kalibreringskostnader och den ekonomiska inverkan av stillestånd om vågen går sönder under toppdrift.
Att upprätthålla en vägningsbalans för långvarig noggrannhet
Även den mest exakt specificerade vågen kommer att glida eller misslyckas om den inte underhålls ordentligt. Ett strukturerat underhållsprogram skyddar både noggrannhet och utrustningens livslängd.
D
Dagliga kontroller
- Nollställ balansen med en tom plattform före första användningen
- Kontrollera displayen för felkoder eller ovanliga avläsningar
- Inspektera plattformens yta för skräp, särskilt på vågar
- Verifiera utskriftskvaliteten på skrivarpapper och biljettutskrifter
W
Veckokontroller
- Utför en spannkontroll med en känd testvikt
- Inspektera lastcellskablar och kopplingsdosa för skador eller fuktinträngning
- Kontrollera att alla infartsramper är fria och oskadade på vågbroar
- Granska senaste transaktionsdata för extremvärden som kan indikera ett lastcellsfel
M
Månadsvis / Kvartalsvis
- Rengör lastcellsmonteringspunkterna och kontrollera för korrosion
- Inspektera strukturella svetsar och betongomslutningar för sprickbildning (vågbro)
- Säkerhetskopiera vägningstransaktionsdata
- Testa alla indikatorfunktioner inklusive kommunikationsportar
A
Årlig kalibrering
- Fullständig kalibrering med spårbara testvikter över hela arbetsområdet
- Hörnlasttest för plattformsvåg för att verifiera jämnt lastcellsbidrag
- Repeterbarhet och hysterestest vid flera belastningspunkter
- Utfärda uppdaterade kalibreringsposter och uppdatera indikatorkalibreringsparametrar
En välskött våg har vanligtvis en livslängd på 20 till 30 år för den strukturella plattformen och 10 till 15 år för lastceller, förutsatt att de är skyddade från vatteninträngning och överbelastning. Byte av lastceller är den vanligaste underhållsuppgiften och kan ofta utföras utan att vågen tas ur drift under längre perioder.
Vanliga frågor om vågar
Vad är skillnaden mellan en våg och en våg?
Termerna används ofta omväxlande. Tekniskt sett avser en "balans" ett instrument som jämför en okänd massa mot en referensmassa, medan en "våg" mäter vikt (kraft på grund av gravitation) direkt med hjälp av en fjäder eller lastcell. I modern användning beskriver båda termerna instrument som visar en massavläsning i gram, kilogram eller ton. En våg är alltid klassificerad som en våg snarare än en sann balans, eftersom den mäter gravitationskraften via lastceller.
Hur exakt är en våg?
En välinstallerad och kalibrerad våg kommer vanligtvis att uppnå en noggrannhet på plus eller minus 20 kg på en 100-tons last — motsvarande 0,02 % av full skala. OIML-instrument med noggrannhetsklass III, som de flesta kommersiella vågbryggor faller under, tillåter ett maximalt tillåtet fel på 0,5 skalintervall vid låg belastning och 1,0 skalintervall vid hög belastning efter installation. Regelbunden kalibrering håller vågen inom dessa toleranser.
Kan temperaturen påverka en våg?
Ja. De flesta lastceller har en temperaturkoefficient — en liten förändring i produktionen per grad Celsius av temperaturförändring. För en industriell lastcell av hög kvalitet kan detta vara så lågt som 0,001 % av full skala per grad. Över ett 40-graders utomhustemperaturområde (från -10°C till 30°C) kan detta introducera ett fel på 0,04 %. Premiumvågar inkluderar temperaturkompenserade lastceller och automatisk nollspårning för att minimera denna effekt.
Hur ofta ska en våg kalibreras?
För industriella vågar som används i kommersiella transaktioner – inklusive vågar som används för att fakturera varor – beror kalibreringsfrekvensen på användningsintensitet och lokala krav. Bearbetning av stora vågar mer än 100 fordon per dag bör ha en kalibreringskontroll minst var sjätte månad. Lågvolyminstallationer kan kalibreras årligen. Analytiska vågar i laboratoriemiljöer bör kalibreras före varje användning med interna eller externa kalibreringsvikter.
Vilken är den maximala vikt en våg kan mäta?
Det finns inget teoretiskt maximum. De största vågarna som någonsin byggts inkluderar järnvägsvågar och fartygsvågsystem. De största kommersiellt tillgängliga lastbilsvågarna klarar upp till 200 ton för vanliga vägfordon. Specialvägar för gruvdrift designade för ultraklassiga lastbilar – såsom Caterpillar 797F med en bruttovikt på 687 ton – är specialkonstruerade efter individuella platsspecifikationer.
Att välja rätt våg börjar med att förstå din last
En våg är inte bara ett råvaruinstrument – det är ett mätsystem vars noggrannhet har direkta ekonomiska och operativa konsekvenser. Oavsett om du väljer en analytisk balans för ett farmaceutiskt laboratorium, en plattformsvåg för ett hektiskt lager eller en vågbro för ett stenbrott eller logistikdepå, bör urvalsprocessen styras av kapacitet, noggrannhetsklass, miljöklasser, genomströmningskrav och totala ägandekostnader.
Vågar intar en unik position i familjen för vågar eftersom de samtidigt är de största, mest hållbara och mest kommersiellt viktiga instrumenten i utbredd användning. A enda vågtransaktion kan representera faktureringsgrunden för en sändning värd tiotusentals dollar, vilket gör kalibreringsintegritet och rutinunderhåll icke förhandlingsbara åtaganden snarare än valfria bästa praxis.
Genom att matcha rätt instrument till rätt applikation – och underhålla det korrekt under hela dess livslängd – kan operatörer i alla branscher uppnå den noggrannhet, tillförlitlighet och dataintegritet som modern handel kräver.
