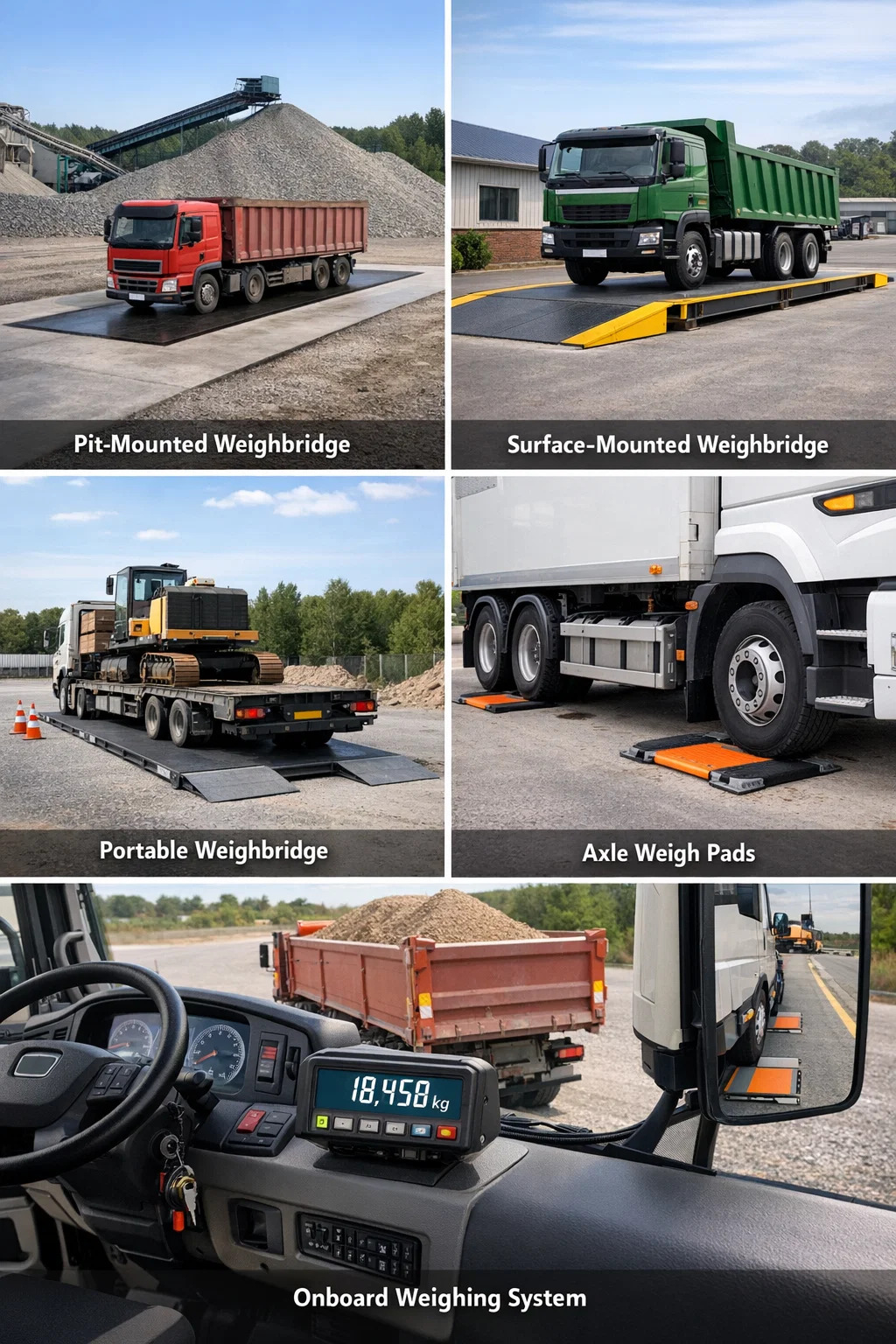

Vilka är de olika typerna av vågar?

Vågar - även kallade lastbilsvågar eller axelvägningssystem - finns i flera olika typer, var och en konstruerad för specifika miljöer, lastkapacitet och operativa behov. De huvudsakliga typerna av vågar är gropmonterade, ytmonterade (groplösa), portabla, axelvågar och vägningssystem ombord. Att välja fel typ kan resultera i kostsamma felaktigheter, strukturella problem eller bristande efterlevnad av bestämmelser, så det är viktigt att förstå skillnaderna innan något köp- eller installationsbeslut.

Moderna vågar kan hantera fordonslaster som sträcker sig från några ton till över 200 ton, och de används i industrier inklusive gruvdrift, jordbruk, logistik, avfallshantering, konstruktion och tillverkning. Den globala marknaden för lastbilsvågar värderades till ungefär 1,2 miljarder USD 2023 och förväntas växa stadigt, vilket återspeglar den avgörande roll som exakt viktmätning spelar i handel, efterlevnad och verksamhet.

Gropmonterad Vågar

Gropmonterade vågbryggor installeras i en betonggrop så att vågplattformen ligger i plan med omgivande marknivå. Fordon kör upp på vågen utan att stöta på någon ramp eller upphöjd kant, vilket gör in- och utfarten sömlös. Denna design är särskilt vanlig vid permanenta, högtrafikerade anläggningar som stenbrott, hamnar, spannmålssilos och stationer för avfallsöverföring.

Konstruktion och lastceller

Vågbrodäcket sitter på en serie kompressions- eller skjuvbalklastceller placerade vid botten av gropen. De flesta gropinstallationer använder mellan fyra och åtta lastceller, beroende på däckets längd. Vanliga gropvågar i kommersiella lastbilsapplikationer är typiskt 18 meter lång och 3 meter bred , som rymmer ledade lastbilar och tunga lastbilar upp till 60 ton eller mer.

Fördelar och begränsningar

• Smidig fordonsinvägning – inga ramper krävs, vilket minskar risken för fordonsskador eller förarens tvekan
• Estetisk integration — plattformen ligger i nivå med gårdens yta, vilket håller webbplatsens layout ren
• Lämplig för högfrekventa vägningsoperationer, loggar ofta hundratals transaktioner per dag
• Högre installationskostnad på grund av anläggningsarbeten - schaktning, formning och vattentätning av gropen kan lägga till 20 % till 40 % till den totala projektkostnaden jämfört med utanpåliggande alternativ
• Dränering är en ihållande underhållsutmaning; vattenansamling i gropen kan korrodera lastceller och elektronik om det inte hanteras på rätt sätt
• Flytta är extremt svårt när de väl har installerats - de är i huvudsak permanenta strukturer

Grovvågar är det traditionella valet i Storbritannien och stora delar av Europa, särskilt vid etablerade anläggningar för bearbetning av stenmaterial och avfall. Många lokala myndigheter och tillsynsorgan använder dem för legala-for-trade-applikationer enligt lagstiftningen om vikter och mått.

Ytmonterade (hållösa) vågbroar

Ytmonterade vågar, ofta kallade groplösa vågar, sitter direkt på ett förberett betongfundament i marknivå. Fordon kommer åt plattformen via vinklade infartsramper i varje ände. Denna design har vunnit betydande popularitet under de senaste två decennierna eftersom den undviker de dyra och tidskrävande anläggningsarbetena som är förknippade med gropkonstruktion.

Installations- och grundkrav

En groplös våg kräver en platt, armerad betongplatta snarare än en grop. Fundamentdjupet är vanligtvis grundare - cirka 200 till 300 mm armerad betong - jämfört med de 1,5 till 2 meter djup som behövs för en gropinstallation. Detta leder direkt till lägre markkostnader och snabbare driftsättning. Installationstiden för en groplös våg är ofta två till tre dagar, jämfört med en till två veckor för en gropliknande installation.

När ska man välja en groplös våg

Ytmonterade vågar är det rätta valet när:

• Platsen har en hög grundvattennivå, vilket gör djupgrävning opraktisk eller dyr
• Verksamheten kan behöva flyttas i framtiden — groplösa däck kan lyftas och flyttas med lämplig utrustning
• Budgetbegränsningar gör omfattande anläggningsarbeten oönskade
• Platsen ligger på förorenad mark där gropgrävning skulle utlösa komplexa miljöbestämmelser

Avvägningen är att infartsramper för fordon skapar en liten förändring i lutning som kan orsaka problem med mycket lågt hängande fordon eller släpvagnar. Ramphöjden är vanligtvis 400 till 600 mm, och inflygningsvinkeln måste vara tillräckligt gradvis för att undvika jordning. Trots detta står nu groplösa vågar för majoriteten av nya vågbryggor på många marknader.

Bärbara och modulära vågar

Bärbara vågar är designade för platser som kräver viktmätning utan permanent installation. De är vanligtvis modulära - sammansatta av sammankopplade sektioner som kan anslutas till en vägningsplattform i full längd, sedan demonteras och transporteras till en annan plats. Vissa bärbara modeller är trailermonterade för snabb implementering.

Typiska applikationer

• Tillfälliga byggarbetsplatser — Övervaka materialleveranser eller avlägsnande av avfall utan att investera i en permanent struktur
• Tillsyn och efterlevnadskontroller — vägmyndigheter använder bärbara axelvågar och bärbara fullängdsvågar under vägkontrollkampanjer
• Jordbruk säsongsanvändning — utplaceras vid skördetid för att väga spannmålsbilar och avlägsnas under resten av året
• Avlägsen eller tillfällig gruvdrift där det inte är ekonomiskt lönsamt att bygga permanent infrastruktur
• Uthyrning och uthyrning — Företag kan hyra portabla vågar för kortsiktiga projekt till en bråkdel av kostnaden för en permanent installation

Noggrannhet och kapacitet

Bärbara vågar måste fortfarande uppfylla lagstadgade noggrannhetskrav om de används för handel. I Storbritannien är lagliga bärbara vågar verifierade enligt NAWI-direktivet (Non-Automatic Weighing Instruments). Noggrannhetsklassen är vanligtvis OIML klass III, med maximalt tillåtna fel på 0,5 % till 1 % av den applicerade belastningen. Kapaciteten sträcker sig från 30 till 80 ton för de flesta kommersiella bärbara modeller, även om tunga versioner finns för upp till 150 ton.

En begränsning för bärbara vågar är att de kräver en någorlunda plan och fast yta för korrekta avläsningar. Mjuk mark eller betydande gradienter kan påverka lastcellens prestanda och resultera i fel. Vissa operatörer använder stålplåtar under lastcellerna för att fördela vikten och förbättra stabiliteten.

Axelvågar och flerplattformssystem

En axelvåg (även kallad axelvåg eller axelvågsvåg) är en kort vägningsplattform som mäter vikten av en eller två axlar åt gången, snarare än fordonets bruttovikt i ett enda pass. De individuella axelavläsningarna summeras sedan för att ge fordonets totala vikt. Dessa kallas ibland "väg-i-rörelse"-anordningar när fordonet rör sig, eller statiska axelvågar när fordonet stannar på varje dyna i sekvens.

Statiska axelvågar

Statiska axelvågar kräver att föraren stannar med varje axel eller axelgrupp placerad på plattformen. När avläsningen är gjord, rör sig fordonet framåt för att positionera nästa axelgrupp. Den kompletta vägningsprocessen innebär flera stopp. Även om den här metoden fungerar bra för efterlevnadskontroll, det tar tre till fem minuter per fordon , vilket gör den olämplig för drift med hög genomströmning.

Vägningssystem (WIM).

Vägningssystem använder sensorer inbäddade i vägytan för att fånga upp axelbelastningar när fordon passerar med normal färdhastighet — ibland upp till 80 km/h. WIM-sensorer inkluderar bockningsplattor, kvartspiezosensorer och polymerpiezokablar. Tekniken möjliggör kontinuerlig trafikövervakning utan att stoppa fordon, vilket gör den ovärderlig för vägmyndigheter som hanterar brobelastningsgränser och slitage på trottoaren.

WIM-system används vanligtvis inte som lagliga vägningsanordningar på egen hand, men förvalda WIM-installationer flaggar överviktiga fordon för avledning till en statisk vågbro för bekräftad mätning. Detta arbetsflöde kan minska tillsynstiden med upp till 70 % genom att automatiskt sålla bort fordon som uppfyller kraven.

Konfigurationer av vågbryggor för flera plattformar

Vissa operationer kräver vägning av mycket långa fordon - vägtåg eller intermodala kombinationer som överstiger 25 meter - som inte kan rymmas på ett enda standarddäck. Vågbryggor med flera plattformar länkar samman två eller flera oberoende vägningsplattformar ände till ände. Varje plattform är ansluten till den centrala indikatorn, och den totala bruttovikten är summan av alla plattformsavläsningar som tas samtidigt. Denna konfiguration är vanlig på australiensiska och sydafrikanska gruv- och jordbruksplatser där vägtågskombinationer är standard.

Vägningssystem ombord

Vägningssystem ombord är inte traditionella vågar i den meningen att de inte kräver ett fordon för att köra på en fast plattform. Istället är lastceller eller trycksensorer integrerade i själva fordonet - vanligtvis monterade på axeln, upphängningen eller karossen - och mäter lasten som bärs i realtid. De kallas ibland fordonsmonterade vågar eller vågar ombord.

Hur de fungerar

Vanliga vägningstekniker ombord inkluderar:

• Luftfjädringstryckövervakning — mäter krockkuddetrycket, vilket korrelerar med belastningen. vanligt på tunga lastbilar med luftfjädring
• Ladda stiftsensorer — integrerad i upphängningsmonteringspunkter eller vändskivans kopplingar för att mäta skjuvkraften från lasten
• Töjningsmätare-baserade system — Sensorer fästa vid fordonsramen eller axeln mäter påkänning orsakad av belastning
• Hydraulisk belastningsavkänning — används på gaffeltruckar och lastare, mäter hydraulvätsketrycket för att fastställa lyft last

Tillämpningar inom avfallshantering och byggande

Vägning ombord är utbredd i sophämtningsfordon, där kommunerna använder dem för att registrera vikten av avfall som samlas in från varje hushåll eller kommersiell kund. Vissa lokala myndigheter i Storbritannien har använt vägningsdata ombord för att implementera avgiftssystem för kommersiellt avfall. Inom byggbranschen tillåter grävmaskiner och dumprar utrustade med vågar ombord förare att spåra nyttolasten per cykel utan att återvända till en fast vågbro, förbättrar lastningseffektiviteten med 10 % till 20 % vid typiska schaktarbeten.

Noggrannhetsbegränsningar är den största nackdelen. De flesta ombordsystem uppnår noggrannhet ±1 % till ±3 % , jämfört med ±0,1 % eller bättre för en välkalibrerad statisk våg. Detta gör dem olämpliga för legal-for-trade-ändamål i de flesta jurisdiktioner, även om de är utmärkta för operativ ledning och förebyggande av överbelastning.

Ståldäck vs. Betongdäcksvågar

Oavsett om en våg är gropmonterad eller groplös kan själva däcket vara antingen tillverkat av stål eller armerad betong. Denna distinktion har enorm betydelse för långsiktiga kostnader, hållbarhet och underhållskrav.

Betongväggar föredras i allt högre grad för permanenta installationer i krävande miljöer såsom färdigblandade betongfabriker, kemiska verk och avfallsanläggningar, där syror, alkalier och kraftig nötning snabbt skulle bryta ned ett ståldäck. Ståldäck förblir standarden för bärbara och modulära applikationer där vikt och enkel transport är prioriterade.

Lastcellsteknik i moderna vågar

Den typ av lastcell som används i en vågbro påverkar direkt noggrannhet, underhållskrav och livslängd. Alla moderna vågar använder elektroniska lastceller, men den specifika celldesignen varierar beroende på applikation.

Kompressionsbelastningsceller

Kompressionslastceller är den vanligaste typen som används i gropvågar. Däcket vilar direkt på cellerna, som komprimeras när belastningen ökar. De är robusta, kompakta och väl lämpade för applikationer med hög kapacitet. Typiska kapaciteter sträcker sig från 30 till 150 ton per cell. Hermetiskt förseglade versioner av rostfritt stål finns tillgängliga för korrosiva eller våta miljöer.

Skjuvstrålebelastningsceller

Skjuvbalkceller används i stor utsträckning i gropfria och ytmonterade vågar. Cellen är fixerad i ena änden och belastad i den andra, vilket genererar en skjuvkraft som mäts av töjningsgivare som är bundna till balken. De erbjuder utmärkt noggrannhet och är relativt okänsliga för lastning utanför centrum — en viktig egenskap när fordonsaxlarna inte alltid är perfekt centrerade på plattformen.

Digitala lastceller och smart vägning

Digitala lastceller omvandlar den analoga töjningsmätarsignalen till en digital utgång på själva cellen, snarare än vid indikatorn. Detta minskar avsevärt signalförsämring över långa kabeldragningar och gör varje cell individuellt adresserbar. Installatörer kan diagnostisera vilken specifik cell som fungerar dåligt utan att ta bort däcket. Integrering med programvara för hantering av vågbroar – inklusive molnbaserade plattformar som loggar varje transaktion med tidsstämpel, fordonsregistrering och bild – är enkel med digitala cellnätverk. Vissa system använder nu trådlösa digitala lastceller, vilket eliminerar kabeldragningar helt och förenkla eftermontering av befintliga gropar.

Val av vågbrygga: nyckelfaktorer att utvärdera

Med så många typer av vågar tillgängliga kräver valet av rätt konfiguration en klarsynt bedömning av platsen, arbetsbelastningen, den regelverk och budgeten. Följande faktorer bör beaktas innan någon bryggvågsinstallation specificeras.

Trafikvolym och genomströmning

Webbplatser som väger mer än 100 fordon per dag drar avsevärt nytta av automatiserad registreringsskylt (ANPR), obemannad vågbrodrift och trafikljuskontrollsystem. Storvolymoperationer som stenbrott och stationer för avfallsöverföring bearbetar rutinmässigt 200 till 400 transaktioner per dag och kräver robusta system med snabb respons med minimal manuell inblandning.

Lagliga krav för handel

Om vågvågen ska användas som underlag för fakturering - till exempel debitering av kunder per ton sålt material - måste den verifieras som ett legalt-för-handelsinstrument. I Storbritannien innebär detta godkännande enligt Weights and Measures Act 1985 och verifiering av en handelsstandardansvarig eller godkänd verifierare. Vågen måste uppnå den erforderliga noggrannhetsklassen och återverifieras med jämna mellanrum (vanligtvis vartannat år för tunga industriella tillämpningar). Alla typer av vågvågar är inte kvalificerade – permanenta statiska vågar är mycket lättare att certifiera än bärbara system eller system ombord.

Platsvillkor och markförhållanden

Platser med högt grundvattennivå, grund berggrund eller förorenad mark som inte kan schaktas kommer att utesluta gropvågar och gynna groplösa eller bärbara alternativ. Bärförmågan måste bedömas av en konstruktionsingenjör innan fundamentets dimensioner specificeras – otillräckliga fundament är en ledande orsak till skador på lastceller och felaktiga avläsningar över tid.

Fordonstyper och längder

Det längsta fordon som förväntas använda vågbryggan bestämmer den minsta plattformslängden. En vanlig brittisk ledad lastbil är upp till 18,75 meter lång , vilket innebär att plattformen och inflygningszonen tillsammans måste rymma detta utan att fordonet hänger över vågdäcket. För verksamheter som tar emot växelflak, B-tåg eller europeiska megasläp, kan plattformslängder på 20 till 24 meter vara nödvändiga. En våg som är för kort kommer att ge felaktiga avläsningar eftersom en del av fordonets vikt vilar på infartsrampen eller omgivande mark snarare än på lastcellerna.

Krav på miljö och riskområden

Vägbryggor i livsmedelsbearbetningsanläggningar, kemiska anläggningar eller ATEX-klassade zoner (där explosiv atmosfär kan förekomma) kräver särskilt specificerade lastceller och indikatorer. ATEX-klassade lastceller använder egensäkra eller explosionssäkra konstruktioner som förhindrar risken för antändning. På samma sätt behöver vågar i mycket kalla klimat (under -20°C) lastceller och indikatorer som är klassade för lågtemperaturdrift, och uppvärmda indikatorskåp kan vara nödvändiga för att säkerställa tillförlitlig prestanda året runt.

Weighbridge programvara och integration

Hårdvaruplattformen är bara en del av en modern bryggvågsinstallation. Mjukvara för hantering av vågbryggor har förvandlat det som en gång var en rent mekanisk process till en datadriven operation. Moderna system erbjuder en rad funktioner som tillför ett betydande operativt värde utöver att bara registrera en vikt.

• Automatiserad biljettförsäljning och fakturering — systemet genererar en viktseddel och exporterar data till redovisnings- eller affärssystem utan manuell inmatning, vilket minskar fel och administrationstid
• ANPR-kameraintegration — Fordon identifieras automatiskt av deras registreringsskylt, drar upp kundregister, tillåtet material och taravikter utan förarens interaktion
• Fjärråtkomst och molnrapportering — chefer kan se live transaktionsdata och historiska rapporter från vilken enhet som helst, användbart för drift på flera platser
• Överbelastningslarm — Automatiska varningar när ett fordon överskrider den tillåtna totalvikten för platsen eller en specifik materialkategori
• Integration med miljöverkets rapportering — Vid licensierade avfallsanläggningar kan vägvågsmjukvara automatiskt generera de register över avfallsöverföringar som krävs av tillsynsmyndigheter
• Trafikljuskontroll — automatiska signaler leder fordon till och från plattformen och förhindrar samtidigt inträde från båda ändarna

Obemannade vågbryggor – där hela processen från fordonsankomst till biljettutskrift är automatiserad utan att någon operatör är närvarande – är nu vanliga vid stenbrott, återvinningscentraler och aggregatdepåer som har längre öppettider. Dessa system kombinerar vanligtvis ANPR, intercoms, trafikbarriärer och fjärrövervakning av CCTV för att möjliggöra 24/7 vägning utan fast bemannade kontrollrum.

Underhålls- och kalibreringskrav

En våg som inte underhålls på rätt sätt kommer att glida ur kalibreringen, vilket ger felaktiga avläsningar som kan resultera i regulatoriska påföljder, kommersiella tvister eller ekonomiska förluster. Regelbunden service är inte frivillig – det är en praktisk nödvändighet och, för instrument som är lagliga för handel, ett juridiskt krav.

Rutinmässiga underhållsuppgifter

• Inspektion och rengöring av lastceller, kopplingslådor och kabeldragningar - skräp och vatteninträngning är de vanligaste orsakerna till elektroniska fel
• Kontrollera och rensa däcksdränering - särskilt kritiskt för gropvågar där vattenansamling kan skada komponenter under däck
• Inspektion av däckstruktur för korrosion (ståldäck) eller sprickbildning (betongdäck)
• Verifiering av infartsramper och kontrollskenor för strukturell integritet
• Nollpunktskontroll — bekräftar att indikatorn visar noll med plattformen tom; avdrift kan indikera skadade lastceller eller skräp under däcket

Kalibrering och verifiering

Kalibrering innebär att man applicerar kända testvikter på vågbryggan och justerar systemet tills avläsningarna ligger inom acceptabla toleranser. För en vågbro som är laglig för handel följs denna process av formell verifiering av ett auktoriserat organ. Testvikter på minst 50 % av vågens maxkapacitet krävs för en grundlig kalibreringskontroll. De flesta bryggvågsserviceföretag har kalibrerade testvikter på dedikerade fordon, vanligtvis i steg om 1 ton eller 5 ton. Årliga serviceavtal som inkluderar kalibreringskontroller är standardpraxis för kommersiella vågar.

Varje gång en våg genomgår reparation, omlokalisering eller strukturell modifiering måste den omkalibreras och återverifieras innan den återgår till laglig användning. Även betydande miljöhändelser som en fordonskollision med infartsrampen eller allvarlig översvämning av en grop bör utlösa en inspektion och omkalibrering innan fortsatt användning.
