Hur man kalibrerar en lastbilsvåg: Steg-för-steg-guide

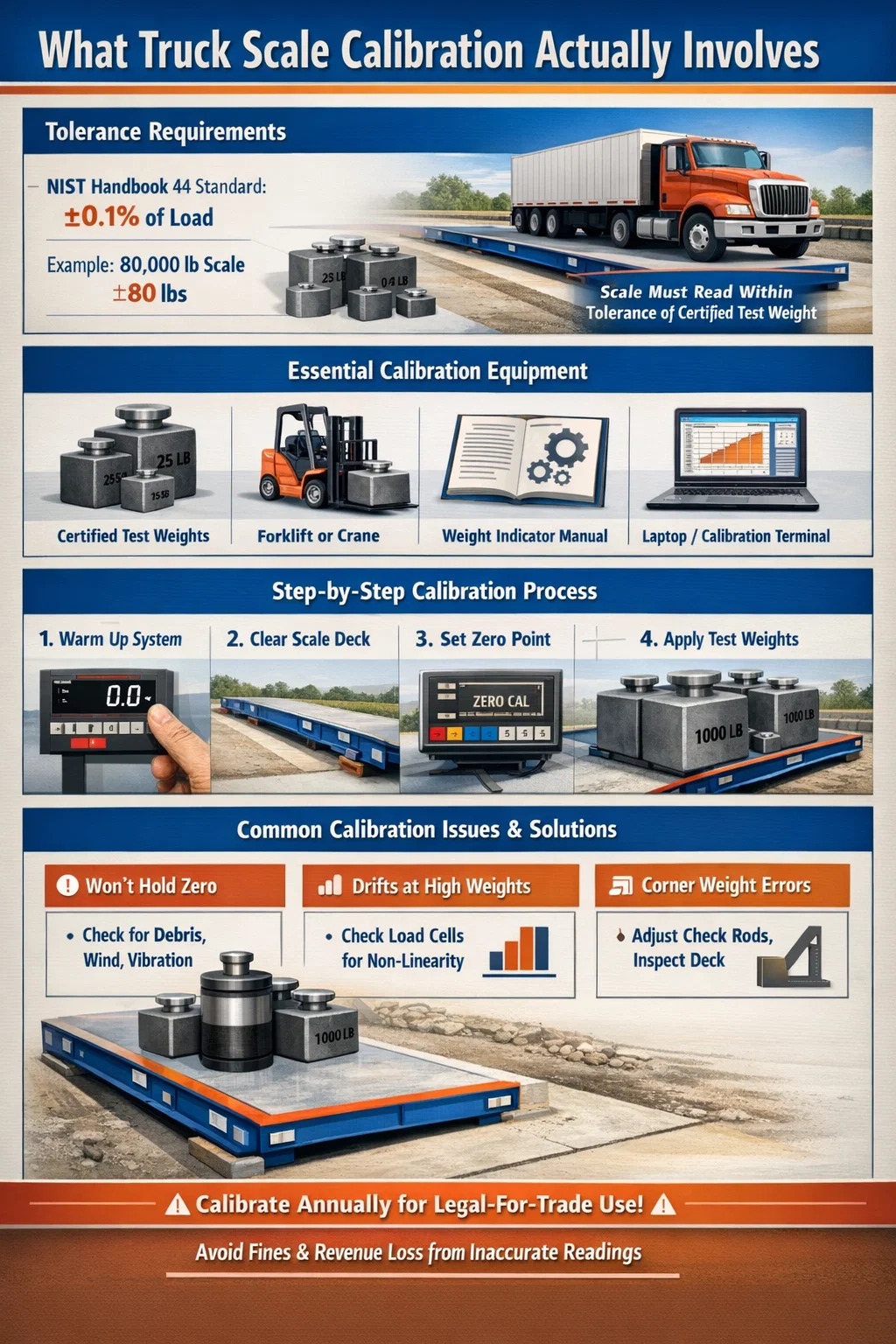

Det direkta svaret: Vad kalibrering av lastbilsvåg faktiskt innebär

Kalibrera a lastbilsvåg innebär att justera vågens interna inställningar så att viktavläsningarna den producerar matchar kända referensvikter inom en acceptabel tolerans. För de flesta kommersiella lastbilsvågar är den toleransen det ±0,1 % av den applicerade belastningen , enligt definitionen av National Institute of Standards and Technology (NIST) Handbook 44. I praktiken betyder detta att en 80 000 lb lastbilsvåg måste läsa inom ±80 lbs från en certifierad testvikt vid varje given lastpunkt.

Processen innebär att man placerar certifierade testvikter eller ett lastat fordon med känd vikt på vågdäcket, avläser indikatorutgången och justerar kalibreringsparametrarna i viktindikatorn eller kopplingsboxen tills den visade avläsningen faller inom toleransen. De flesta moderna digitala lastbilsvågar använder mjukvarubaserad spännvidd och nolljusteringar, medan äldre analoga system kan kräva fysiska potentiometerändringar.

Kalibrering är inte valfritt för legal-for-trade-applikationer. Om din lastbilsvåg används för kommersiella transaktioner – fakturering efter vikt, efterlevnad av myndigheter eller USDA-reglerad råvaruförsäljning – måste den kalibreras och certifieras av en licensierad vikt- och måttinspektör med intervaller som bestäms av din stat eller jurisdiktion, vanligtvis varje sex till tolv månader .

Utrustning du behöver innan du påbörjar kalibrering av lastbilsvåg

Att försöka kalibrera utan rätt utrustning ger otillförlitliga resultat. Här är vad en korrekt kalibrering av lastbilsvåg kräver:

• Certifierade testvikter: Klass F gjutjärnsvikter certifierade av en statlig vikt- och måttmyndighet. För en lastbilsvåg med full kapacitet vill du helst ha testvikter som motsvarar minst 50 % av vågens nominella kapacitet. En våg med kapacitet på 100 000 lbs kräver minst 50 000 lbs i certifierade testvikter för en meningsfull flerpunktskalibrering.
• Viktindikator eller kontrollmanual: Varje indikatormodell har en specifik kalibreringsinmatningssekvens. Vanliga varumärken inkluderar Mettler Toledo, Rice Lake, Fairbanks och Cardinal. Utan manualen kan du inte komma åt kalibreringsläget korrekt.
• Gaffeltruck eller kran: Certifierade testvikter för en lastbilsvåg väger hundratals till tusentals pund vardera. Du behöver lyftutrustning klassificerad för jobbet.
• Kalibreringsjournal: Dokumentera varje testviktsplacering, indikatoravläsning och justering som görs. Detta är obligatoriskt för legal-for-trade-certifiering och användbart för att diagnostisera drift över tid.
• Laptop eller konfigurationsterminal (för digitala system): Många moderna lastbilsvågar ansluts via RS-232 eller USB till ett konfigurationsgränssnitt. Mjukvaruverktyg som Mettler Toledos CalFree eller Rice Lakes Revolution mjukvara effektiviserar processen.
• Nivå- och temperaturmätare: Vågdäcket måste vara plant och omgivningstemperaturen bör noteras. Lastceller har typiskt nominella temperaturkompensationsintervall -10°C till 40°C . Kalibrering utanför detta intervall ger felaktiga resultat.

Om certifierade testvikter inte finns tillgängliga använder vissa anläggningar en ersättningsmetod med ett fordon med exakt känd vikt – bekräftad av en tredje parts certifierad våg omedelbart före användning. Detta tillvägagångssätt är acceptabelt för intern verifiering men accepteras i allmänhet inte för legal-for-trade-certifiering av inspektörer.

Steg-för-steg-process för att kalibrera en WW-våg eller valfri lastbilsvåg

Följande procedur gäller för de flesta digitala gropmonterade och ytmonterade lastbilsvågar. Stegen kan variera något beroende på indikatormärke och lastcellskonfiguration.

Steg 1: Värm upp systemet

Slå på viktindikatorn och låt den värmas upp i minst 15 till 30 minuter . Elektroniska komponenter i indikatorn och lastcellerna kräver termisk stabilisering för att ge stabila avläsningar. Kalibrering av ett kallt eller nyligen driven system introducerar driftfel som kanske inte visas förrän utrustningen når driftstemperatur.

Steg 2: Rensa skaldäcket helt

Ta bort allt material, fordon, skräp och stående vatten från vågplattformen. Även en liten mängd material - 50 kg grus eller en vattenpöl - kommer att förstöra din nollreferens. Inspektera skalgropen med avseende på sedimentuppbyggnad, särskilt i anläggningar som inte är så höga. Sediment som pressar mot däckets undersida skapar mekaniskt motstånd som minskar noggrannheten över hela vägningsområdet.

Steg 3: Ställ in nollpunkten

Gå till kalibreringsmenyn på din viktindikator. Den exakta tangentsekvensen varierar beroende på modell — till exempel, på en Rice Lake 920i, håller du NOLLA-tangenten i tre sekunder i inställningsläge; på en Mettler Toledo IND560 navigerar du genom underhållsmenyn. När du är i kalibreringsläge, tillämpa nollkalibreringen med ingenting på vågen. Indikatorn registrerar den obelastade millivoltutgången från lastcellerna som nollreferenspunkt. Tryck inte på nollknappen från den normala driftskärmen — detta gäller endast en mjukvaruförskjutning, inte en sann kalibreringsnolla.

Steg 4: Applicera Span Weight

Placera dina certifierade testvikter på vågdäcket. För den mest exakta spannkalibreringen bör testvikten vara minst 25 % av vågens kapacitet , med 50 % eller högre föredraget. Fördela vikterna så jämnt som möjligt över däcksytan. Ange det exakta kända viktvärdet i indikatorns kalibreringsmeny och bekräfta spannkalibreringen. Indikatorn mappar nu millivolteffekten vid den belastningen till det inmatade viktvärdet, och etablerar den linjära kalibreringslutningen.

Steg 5: Utför flerpunktslinjäritetskontroller

Efter att ha ställt in noll och spännvidd, verifiera noggrannheten vid flera belastningspunkter. Ta bort testvikterna, bekräfta att displayen återgår till noll, lägg sedan till vikter stegvis och registrera avläsningar vid 25 %, 50 %, 75 % och 100 % av kapaciteten. Varje avläsning bör falla inom NTEP- eller OIML-toleransen för den belastningen. Om en avläsning i mellanområdet faller utanför toleransen, kan lastcellerna ha linjäritetsproblem, eller så behöver kopplingsboxens trimpotentiometrar justeras för att balansera individuella cellutgångar.

Steg 6: Genomför hörnbelastningstester

Placera en känd vikt på varje kvadrant av vågdäcket individuellt och registrera avläsningen från varje position. På en korrekt kalibrerad och balanserad lastbilsvåg ska samma vikt läsas inom ±0,1 % av den applicerade belastningen oavsett var på däck den är placerad. Betydande hörn-till-hörn-variation indikerar ett mekaniskt problem - ett böjt däck, en lastcell med reducerad effekt eller en kontrollstångsbindning - snarare än ett kalibreringsproblem. Att justera kalibreringen för att kompensera för en mekanisk defekt kommer inte att lösa det underliggande problemet och kan försämra noggrannheten vid andra lastpositioner.

Steg 7: Dokumentera och lås kalibreringen

Registrera alla testvikter som används, placeringspositioner, indikatoravläsningar före och efter justering, omgivningstemperatur, datum och namnet på personen som utför kalibreringen. De flesta legal-for-trade-indikatorer har en kalibreringsförsegling eller säkerhetsparameter som måste aktiveras efter kalibrering för att förhindra obehöriga ändringar - aktivera den. Bifoga kalibreringscertifikatet från provviktsleverantören till dina register. Detta pappersarbete krävs för alla statliga inspektioner och är din juridiska dokumentation i händelse av en kommersiell tvist.

Toleransstandarder som alla lastbilsvågoperatörer måste känna till

Att förstå toleransstandarder hjälper dig att tolka kalibreringsresultat korrekt och veta när en våg verkligen behöver justeras jämfört med när den presterar inom specifikationen.

Underhållstoleransen är den tröskel vid vilken en i bruksvåg måste tas ur laglig användning och kalibreras om. Det är vanligtvis två gånger acceptanstoleransen. En skala som läser inom underhållstolerans men utanför acceptstolerans kan fortsätta att fungera kommersiellt fram till nästa planerade inspektion, då den måste kalibreras om för att klara.

Vanliga kalibreringsproblem på lastbilsvågar och hur man åtgärdar dem

Skalan håller inte noll

Om skalans display avviker från noll efter kalibrering - till exempel visar 20 lbs eller -15 lbs inom några minuter från nollställning med ingenting på däcket - är orsaken nästan alltid miljö snarare än ett kalibreringsfel. Kontrollera om det finns vindbelastning på däck i utsatta utomhusinstallationer, vibrationer från närliggande maskiner, termisk expansion av skalramen eller skräp som kommer i kontakt med däckets undersida. Fixa det fysiska tillståndet först och kalibrera sedan om.

Avläsningen är exakt vid låga vikter men avviker vid höga vikter

Det här mönstret - där ett test på 20 000 pund läser korrekt men ett test på 60 000 pund visar 200 pund högt - pekar på ett icke-linjäritetsproblem. Den mest troliga orsaken är en lastcell med försämrade egenskaper hos utgångskurvan, ofta resultatet av överbelastning eller korrosionsskador. En lastcellsdiagnostik som använder en millivoltmätare kommer att visa vilken cell som producerar en icke-linjär utsignal när belastningen ökar. Att byta ut den cellen och kalibrera om kommer att lösa problemet. Att bara justera spankalibreringen kommer inte att fixa en icke-linjär cell – det kommer att korrigera en belastningspunkt samtidigt som andra förvärras.

Hörnviktsavvikelser större än 0,2 %

Variation från hörn till hörn utöver tolerans har nästan alltid en mekanisk orsak. Vanliga bovar inkluderar kontrollstänger - de horisontella fasthållningslänkarna på lastbilsvågar - som är justerade för hårt, vilket förhindrar att däcket rör sig fritt på lastcellerna. Lossa kontrollstångens spänning tills det finns ett litet fritt spel (vanligtvis 1/16 till 1/8 tum ) och testa igen. Kontrollera även om däcket har kontakt med gropväggarna, vilket fungerar som en mekanisk bypass runt lastcellerna och minskar den skenbara vikten för laster som är placerade nära kontaktpunkten.

Indikator visar felkod istället för vikt

Felkoder under kalibrering indikerar vanligtvis att indikatorn inte kan upptäcka en giltig millivoltsignal från lastcellerna. Kontrollera alla kabelanslutningar vid kopplingsdosan och indikatorn. Mät exciteringsspänningen - de flesta system körs 10V DC excitation — och bekräfta att den matchar spec. En skadad lastcellskabel kan klara visuell inspektion men har fortfarande en trasig ledning internt; ett kontinuitetstest med en multimeter är mer tillförlitligt än en visuell kontroll.

Kalibreringen godkänns omedelbart men misslyckas inom några dagar

Snabb kalibreringsdrift efter en lyckad kalibreringssession tyder på att fukt tränger in i en lastcell eller kopplingsdosa. Vatten förändrar det elektriska motståndet hos interna komponenter och förskjuter millivolteffekten utan någon förändring i fysisk belastning. Inspektera alla ledningsinföringspunkter och kopplingsboxtätningar. Tryckluft som blåses genom ledningen kan ibland tillfälligt rensa bort fukt, men en lastcell med inre vattenskada kommer att behöva bytas ut - att torka ut den återställer inte den ursprungliga noggrannheten.

Hur ofta ska en lastbilsvåg kalibreras

Kalibreringsfrekvensen beror på hur vågen används, vad den väger och vilka myndighetskrav som gäller. Här är de praktiska riktmärkena:

• Kommersiell användning som är laglig för handel: De flesta amerikanska delstater kräver årlig inspektion och omcertifiering av en licensierad tjänsteman för vikter och mått. Vissa högvolymoperationer i vissa stater kräver halvårsvisa inspektioner.
• Högkapacitetsanläggningar (100 lastbilar per dag): Överväg kvartalsvis intern verifiering med ett testfordon med känd vikt, med en fullständig certifierad kalibrering årligen eller efter någon betydande underhållshändelse.
• Efter en överbelastningshändelse: Om ett fordon avsevärt överstiger vågens nominella kapacitet - för en 100 000 lb-skala betyder det en last över ungefär 120 000 lbs - är kalibreringsverifiering obligatorisk. Överbelastningar kan permanent deformera lastceller.
• Efter strukturella reparationer eller byte av indikator: Varje gång en komponent direkt i vägningssignalvägen ändras, krävs omkalibrering innan vågen återgår till drift.
• Efter extrema väderhändelser: Översvämningar, minusgrader under lastcellens nominella intervall eller kraftiga vindar som kan ha orsakat skräppåverkan på däcket kräver en verifieringskontroll innan kommersiell användning återupptas.

Mellan formella kalibreringar är dagliga nollkontroller en enkel och effektiv övervakningspraxis. Med ingenting på däcket bör indikatorn visa noll inom ±1 displaydelning. Om den konsekvent läser utanför detta intervall, undersök innan nästa schemalagda kalibrering istället för att vänta.

Förebyggande underhåll som håller kalibreringen av lastbilsvågen stabil

Kalibreringsnoggrannhet handlar inte bara om själva kalibreringshändelsen – den är resultatet av konsekvent underhåll mellan kalibreringssessionerna. En välskött lastbilsvåg håller kalibreringen mycket längre och kräver färre justeringar vid varje inspektion.

Rengöring av grop för installationer av lägre kvalitet

Fältgropen bör minst rengöras två gånger per år , oftare i miljöer med tung lera, korndamm, koldamm eller andra fina material. Ansamlat material i gropen skapar tryck uppåt på däcket som på konstgjord väg blåser upp avläsningarna. En våg som visar 200 lbs över den faktiska vikten efter att ha suttit igenom en blöt vinter är vanligtvis ett problem med smutsgropen, inte ett kalibreringsproblem. Att pumpa stående vatten och ta bort sediment återställer noggrannheten utan att vidröra kalibreringsinställningarna.

Inspektion av lastcell och kabel

Inspektera lastcellskablar och ledningsdragningar årligen för gnagarskador, korrosion vid anslutningar och fysiska skador från fordon som kör av infartsrampen till ledningen. En enda degraderad kabelanslutning kan lägga till mätbrus 50 till 150 lbs till alla läsningar. Lastcellsmonteringshårdvara – bultar, monteringsfötter och stötfångarblock – bör inspekteras för korrosion och dras åt enligt specifikation under samma inspektion.

Tillstånd för in- och utfartsramp

Skadade eller ojämna inflygningsramper gör att fordon kommer in på vågdäcket i vinkel eller med en axel redan delvis på inflygningen. Detta kan ge inkonsekventa avläsningar för samma fordon beroende på inflygningshastighet och vinkel. Inflygningsramper bör vara i nivå med vågdäcket och underhållas med jämna mellanrum. En höjdskillnad på mer än 1/2 tum mellan rampytan och vågdäcket garanterar reparation.

Kopplingsbox fuktkontroll

Många kalibreringsfel går tillbaka till fukt i kopplingsdosan snarare än en verklig kalibreringsförskjutning. Byt ut torkmedelsförpackningar i kopplingsdosan årligen. Inspektera ledningstätningen vid kopplingsdosans ingångspunkt - den vanligaste fuktinloppsvägen - och täta igen med lämplig ledningstätningsmassa om några luckor är synliga. Om kopplingsdosan är installerad på en plats som utsätts för stående vatten eller översvämning, överväg att flytta den till en högre position.

Gör-det-själv-kalibrering kontra att anställa en certifierad vågtekniker

Om du ska kalibrera en lastbilsvåg internt eller anlita en certifierad tekniker beror på applikationen och vad du försöker uppnå.

• Intern verifiering (icke-legal-for-trade): Om du äger certifierade testvikter, har tillgång till indikatorkalibreringsmanualen och vågen används strikt för intern processkontroll, är intern kalibrering både genomförbar och kostnadseffektiv. En kompetent underhållstekniker kan utföra detta med lämplig utbildning.
• Legal-for-trade-certifiering: Detta måste utföras eller bevittnas av en statligt licensierad vikt- och måtttjänsteman. Ingen mängd internt kalibreringsarbete kvalificerar en våg för kommersiellt bruk utan den officiella stämpeln. I de flesta stater tar inspektören med sig sina egna certifierade testvikter.
• Diagnostisk kalibrering efter ett problem: När kalibreringen misslyckas oväntat eller vågen uppvisar onormalt beteende, kommer ett certifierat vågserviceföretag med korrekt diagnostisk utrustning – millivoltmätare, lastcellsimulatorer och certifieringsgradiga testvikter – att identifiera grundorsaken snabbare och mer tillförlitligt än intern felsökning.

Kostnaden för en professionell kalibreringstjänst för lastbilsvåg varierar vanligtvis från $300 till $800 för ett standardbesök, beroende på plats, vågstorlek och antalet testviktsplaceringar som krävs. För en våg som hanterar miljontals dollar i kommersiella transaktioner årligen är detta en försumbar driftskostnad i förhållande till den ekonomiska exponeringen av att använda en felaktig skala.

Juridiska och ekonomiska konsekvenser av att köra en okalibrerad lastbilsvåg

Att köra en kommersiell lastbilsvåg utan nuvarande kalibreringscertifiering är inte bara en teknisk efterlevnadsfråga – det medför direkta ekonomiska och juridiska konsekvenser som varierar beroende på jurisdiktion men är konsekvent betydande.

• Civilrättsliga böter: Statliga vikt- och måttbyråer kan utfärda order om slutanvändning och böter för att driva en ocertifierad kommersiell våg. Böterna sträcker sig vanligtvis från $500 till $10.000 per överträdelse beroende på tillstånd och om överträdelsen är upprepad eller första gången.
• Kommersiella tvister: Om en kund utmanar en viktbaserad faktura och din våg saknar aktuell kalibreringsdokumentation är din rättsliga ställning extremt svag. Domstolar och skiljemän dömer rutinmässigt mot den part som inte kan producera kalibreringsprotokoll.
• Intäktsförlust från felaktiga avläsningar: En våg som konsekvent visar 100 lbs lågt på en lastbilsvåg som bearbetar 200 lass per dag betyder att du ger bort cirka 20 000 lbs material dagligen. Vid 50 USD per ton, det är 500 USD per dag eller över 180 000 USD per år i outnyttjade intäkter.
• Revisioner av tillsynsmyndigheter: I reglerade branscher som spannmålshandel, kolhantering eller skrotåtervinning kan en okalibrerad skala utlösa en fullständig revision av federala eller statliga myndigheter, vilket medför mycket större kostnader i tid och potentiella påföljder än att upprätthålla ett korrekt kalibreringsschema.

Kalibrering är inte overhead – det är skydd. Kostnaden för att underhålla en korrekt kalibrerad och dokumenterad lastbilsvåg är en bråkdel av kostnaden för en enda kommersiell tvist, böter eller intäktsbortfall till följd av vågfel.
